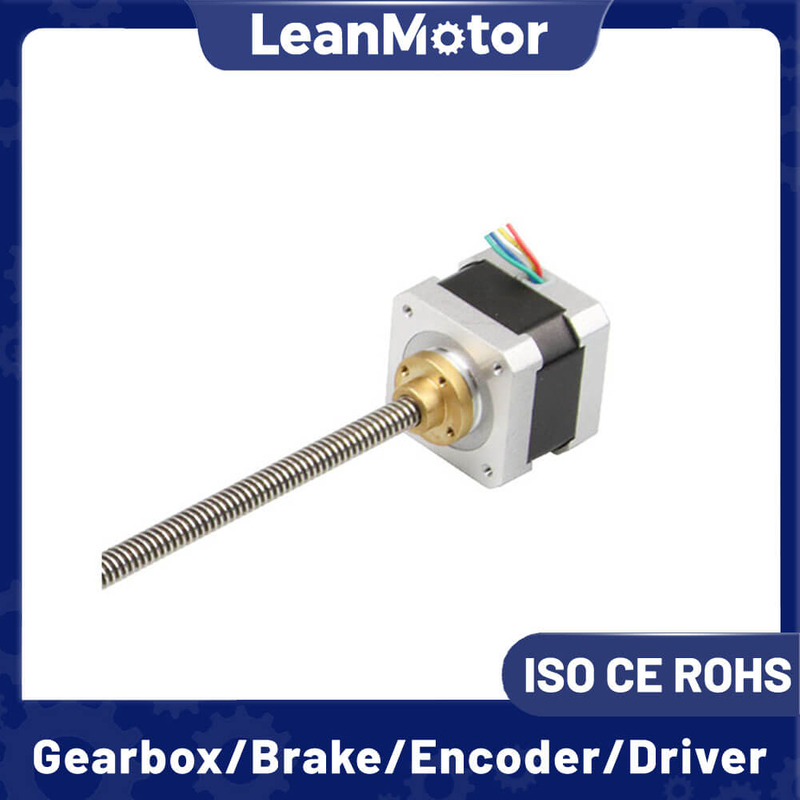

Leanmotor Nema 14 Zewnętrzny liniowy silnik krokowy typu T 1,8 stopnia 35x35 mm 0,5 A / 1,0 A 4-przewody

Ogólne dane techniczne:

Przedmiot	Dane techniczne
Kąt kroku	0,9° lub 1,8°
Wzrost temperatury	80 ℃ maks
Temperatura otoczenia	-20 ℃ ~ + 50 ℃
Rezystancja izolacji	100 MΩ Min. ,500 V prądu stałego
Wytrzymałość dielektryczna	500VAC przez 1 minutę
Luz promieniowy wału	0,02 maks. (ładunek 450 g)
Luz osiowy wału	0,08 maks. (ładunek 450 g)
Maks. siła promieniowa	28N (20mm od kołnierza)
Maks. siła osiowa	10N

Zewnętrzny liniowy silnik krokowy typu T o średnicy 1,8 stopnia Nema 14 Dane techniczne elektryczne:

Nr modelu	Kąt kroku	Długość silnika	Aktualny	Opór	Indukcyjność	Trzymanie momentu obrotowego	Liczba potencjalnych klientów	Moment ustalający	Bezwładność wirnika	Masa
	(°)	(L) mm	A	Ω	mH	g.cm	NIE.	g.cm	g.cm2	Kg
LM35HST28-0504	1.8	28	0.5	20	14	1000	4	80	11	0.13
LM35HST34-1004	1.8	34	1	2.7	4.3	1400	4	100	13	0.17
LM35HST42-1004	1.8	42	1	3.8	3.5	2000	4	125	23	0.22

Uwaga:  Powyższe dotyczy wyłącznie produktów reprezentatywnych, produkty na specjalne zamówienie mogą zostać wykonane zgodnie z życzeniem klienta.

Specyfikacja fizyczna pręta śrubowego typu T:

Specyfikacja fizyczna pręta śruby pociągowej typu T
Średnica śruby	Śruba ołowiana	Skok śruby	Podróż na krok	Średnica śruby	Śruba ołowiana	Skok śruby	Podróż na krok
mm	mm	mm	mm	mm	mm	mm	mm
Tr5	1	1	0.005	Tr8	0.5	0.5	0.0025
	2	1	0.01		2	2	0.01
Tr6	2	1	0.01		4	2	0.02
	4	1	0.02		8	2	0.04
	6	1	0.03		12	2	0.06
	12	2	0.06		20	2.5	0.1

Połączenie przewodów:

+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski
