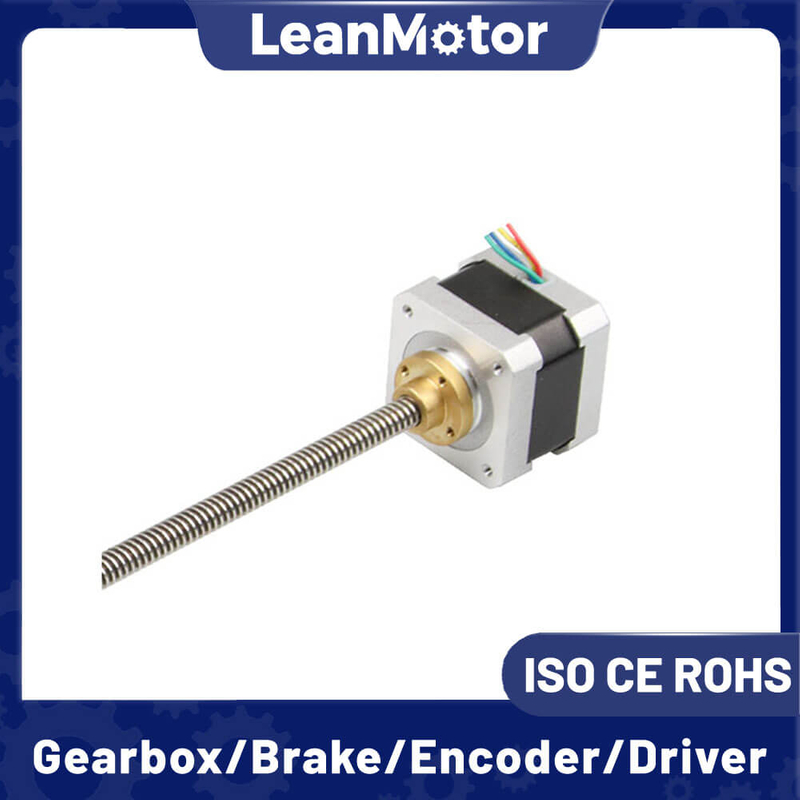

Leanmotor Nema 14 外部 T 型リニア ステッピング モーター 1.8 度 35x35mm 0.5A / 1.0A 4 線

一般仕様：

アイテム	仕様
ステップ角度	0.9°または1.8°
温度上昇	80℃max
周囲温度	-20℃～+50℃
絶縁抵抗	100MΩ以上、500VDC
絶縁耐力	AC500V 1分間
シャフトのラジアル遊び	0.02最大(450g荷重)
シャフトの軸方向の遊び	0.08最大(450g荷重)
最大。ラジアルフォース	28N(フランジより20mm)
最大。軸力	10N

1.8 度 Nema 14 外部 T タイプ リニア ステッピング モーター電気仕様:

型番	ステップ角度	モーターの長さ	現在	抵抗	インダクタンス	保持トルク	リードの数	ディテントトルク	ローター慣性	質量
	(°)	(L)mm	あ	Ω	mH	g.cm	いいえ。	g.cm	g.cm2	Kg
LM35HST28-0504	1.8	28	0.5	20	14	1000	4	80	11	0.13
LM35HST34-1004	1.8	34	1	2.7	4.3	1400	4	100	13	0.17
LM35HST42-1004	1.8	42	1	3.8	3.5	2000	4	125	23	0.22

注： 上記は代表的な製品のみですが、お客様のご要望に応じて特注品も製作可能です。

T 型送りねじロッドの物理的仕様:

T型送りねじロッドの物理的仕様
ネジ径	ネジリード	ねじピッチ	ステップあたりの移動量	ネジ径	ネジリード	ねじピッチ	ステップあたりの移動量
mm	mm	mm	mm	mm	mm	mm	mm
Tr5	1	1	0.005	Tr8	0.5	0.5	0.0025
	2	1	0.01		2	2	0.01
Tr6	2	1	0.01		4	2	0.02
	4	1	0.02		8	2	0.04
	6	1	0.03		12	2	0.06
	12	2	0.06		20	2.5	0.1

ワイヤー接続:

A+	あ-	B+	B-
黒	緑	赤	青
