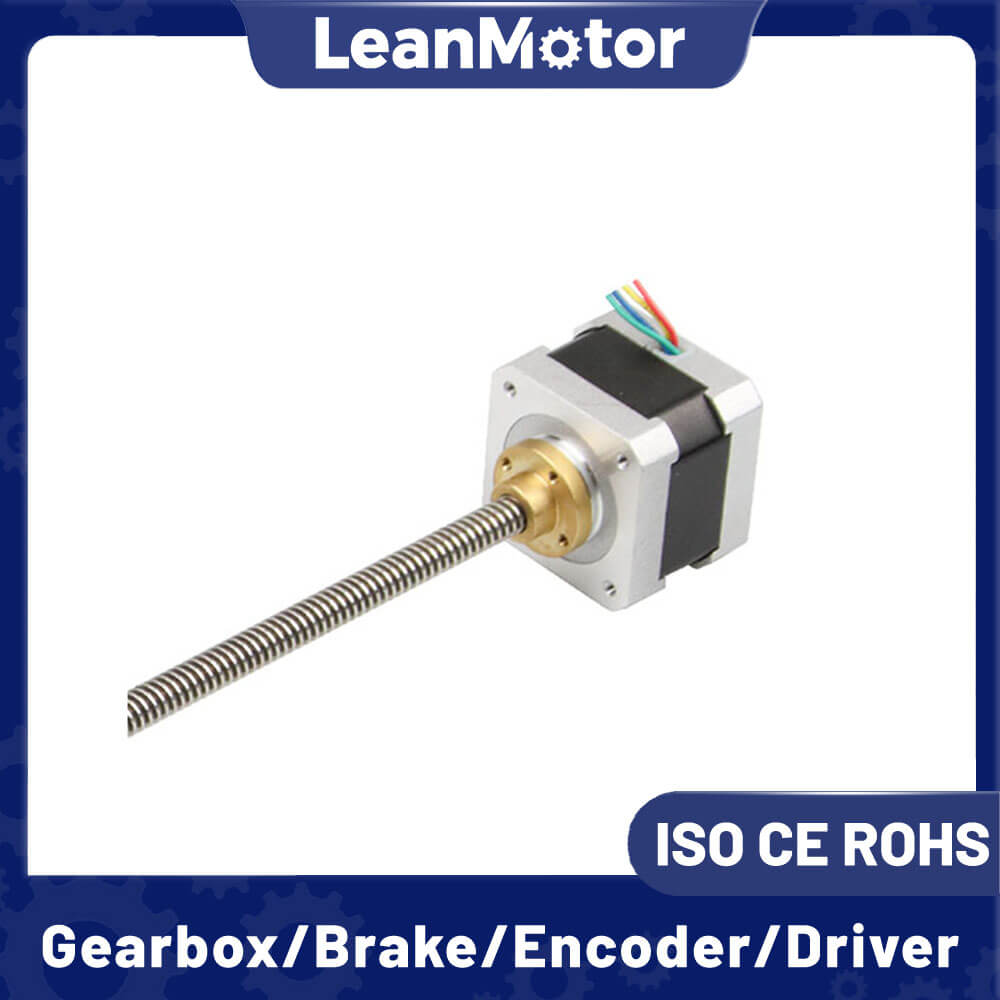

Leanmotor Nema 14 moteur pas à pas linéaire externe de type T 1,8 degrés 35x35mm 0,5A / 1,0A 4 fils

Spécifications générales :

Article	Caractéristiques
Angle de marche	0,9° ou 1,8°
Augmentation de la température	80 ℃ maximum
Température ambiante	-20 ℃ ~ + 50 ℃
Résistance d'isolation	100 MΩ Min. ,500 V CC
Rigidité diélectrique	500VAC pendant 1 minute
Jeu radial de l'arbre	0,02Max. (charge de 450 g)
Jeu axial de l'arbre	0,08Max. (charge de 450 g)
Max. force radiale	28N (20 mm de la bride)
Max. force axiale	10N

Spécifications électriques du moteur pas à pas linéaire externe de type T Nema 14 de 1,8 degrés :

Numéro de modèle.	Angle de marche	Longueur du moteur	Actuel	Résistance	Inductance	Couple de maintien	# de prospects	Couple de détente	Inertie du rotor	Masse
	(°)	(L)mm	UN	Ω	mH	g.cm	Non.	g.cm	g.cm2	Kilogrammes
LM35HST28-0504	1.8	28	0.5	20	14	1000	4	80	11	0.13
LM35HST34-1004	1.8	34	1	2.7	4.3	1400	4	100	13	0.17
LM35HST42-1004	1.8	42	1	3.8	3.5	2000	4	125	23	0.22

Remarque :  ci-dessus uniquement pour les produits représentatifs, des produits sur demande spéciale peuvent être fabriqués selon la demande du client.

Spécifications physiques de la tige de vis mère de type T :

Spécifications physiques de la tige de vis mère de type T
Diamètre de vis	Fil de vis	Pas de vis	Déplacement par étape	Diamètre de vis	Fil de vis	Pas de vis	Déplacement par étape
mm	mm	mm	mm	mm	mm	mm	mm
Tr5	1	1	0.005	Tr8	0.5	0.5	0.0025
	2	1	0.01		2	2	0.01
Tr6	2	1	0.01		4	2	0.02
	4	1	0.02		8	2	0.04
	6	1	0.03		12	2	0.06
	12	2	0.06		20	2.5	0.1

Connexion des fils :

A+	UN-	B+	B-
Noir	Vert	Rouge	Bleu
