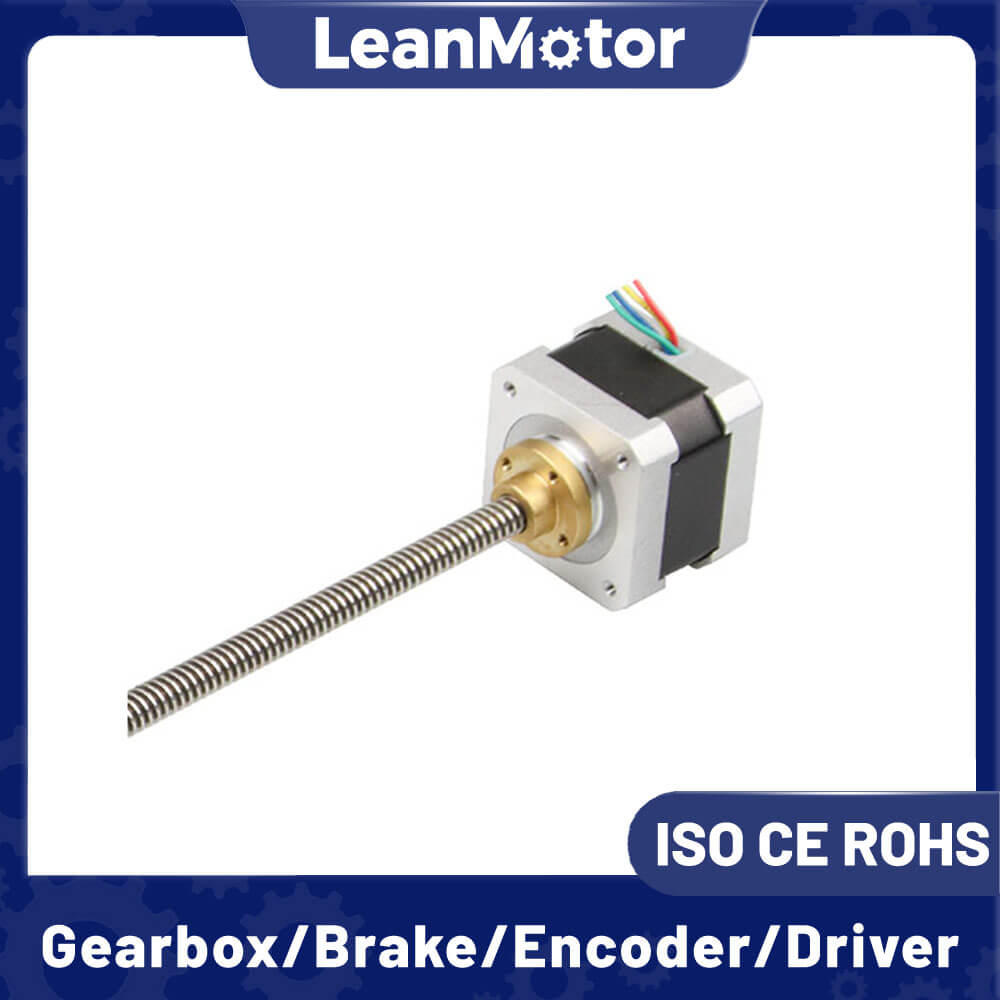

Leanmotor Nema 14 Motor paso a paso lineal tipo T externo 1,8 grados 35x35 mm 0,5 A/1,0 A 4 cables

Especificaciones generales:

Artículo	Presupuesto
Ángulo de paso	0,9° o 1,8°
Aumento de temperatura	80 ℃ máx.
Temperatura ambiente	-20℃~+50℃
Resistencia de aislamiento	100 MΩ mín. ,500 VCC
Rigidez dieléctrica	500 VCA por 1 minuto
Juego radial del eje	0,02 máx. (carga de 450 g)
Juego axial del eje	0,08 máx. (carga de 450 g)
Máx. fuerza radial	28N (20 mm desde la brida)
Máx. fuerza axial	10N

Especificaciones eléctricas del motor paso a paso lineal tipo T externo Nema 14 de 1,8 grados:

Modelo No.	Ángulo de paso	Longitud del motor	Actual	Resistencia	Inductancia	Torque de retención	# de clientes potenciales	Torque de retención	Inercia del rotor	Masa
	(°)	(largo) mm	A	Ω	mH	g.cm	No.	g.cm	g.cm2	kilos
LM35HST28-0504	1.8	28	0.5	20	14	1000	4	80	11	0.13
LM35HST34-1004	1.8	34	1	2.7	4.3	1400	4	100	13	0.17
LM35HST42-1004	1.8	42	1	3.8	3.5	2000	4	125	23	0.22

Nota:  Lo anterior solo para productos representativos, se pueden fabricar productos de solicitud especial de acuerdo con la solicitud del cliente.

Especificación física de la varilla del tornillo de avance tipo T:

Especificación física de la varilla del husillo tipo T
Diámetro del tornillo	Tornillo de avance	Paso de tornillo	Viaje por paso	Diámetro del tornillo	Tornillo de avance	Paso de tornillo	Viaje por paso
milímetros	milímetros	milímetros	milímetros	milímetros	milímetros	milímetros	milímetros
Tr5	1	1	0.005	Tr8	0.5	0.5	0.0025
	2	1	0.01		2	2	0.01
Tr6	2	1	0.01		4	2	0.02
	4	1	0.02		8	2	0.04
	6	1	0.03		12	2	0.06
	12	2	0.06		20	2.5	0.1

Conexión de cables:

A+	A-	B+	B-
Negro	Verde	Rojo	Azul
