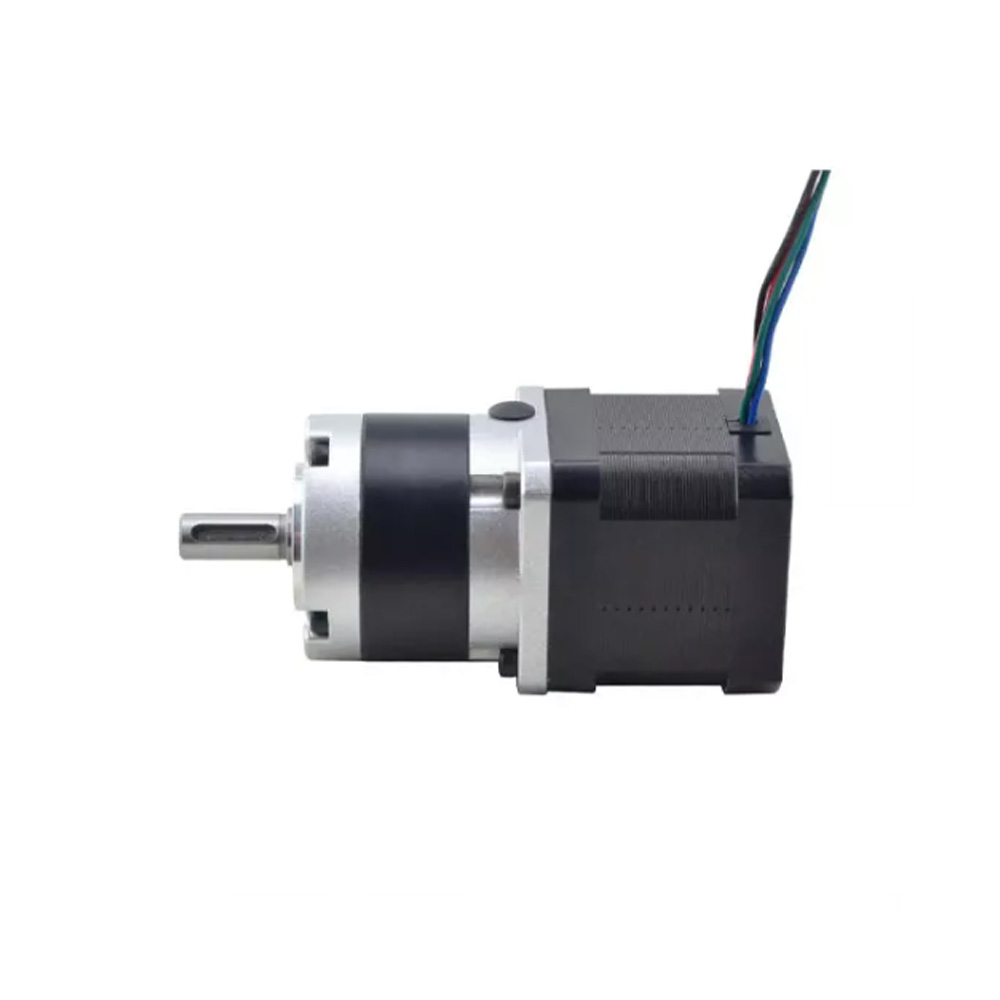

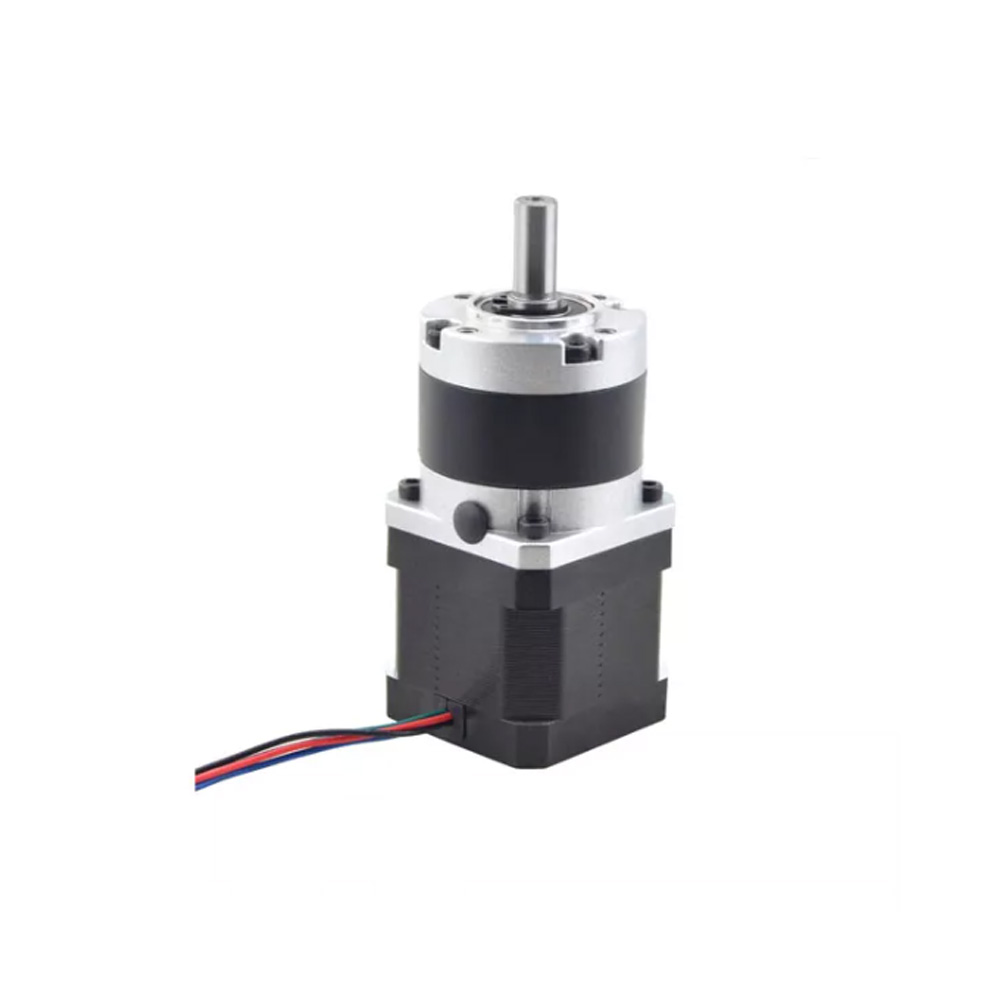

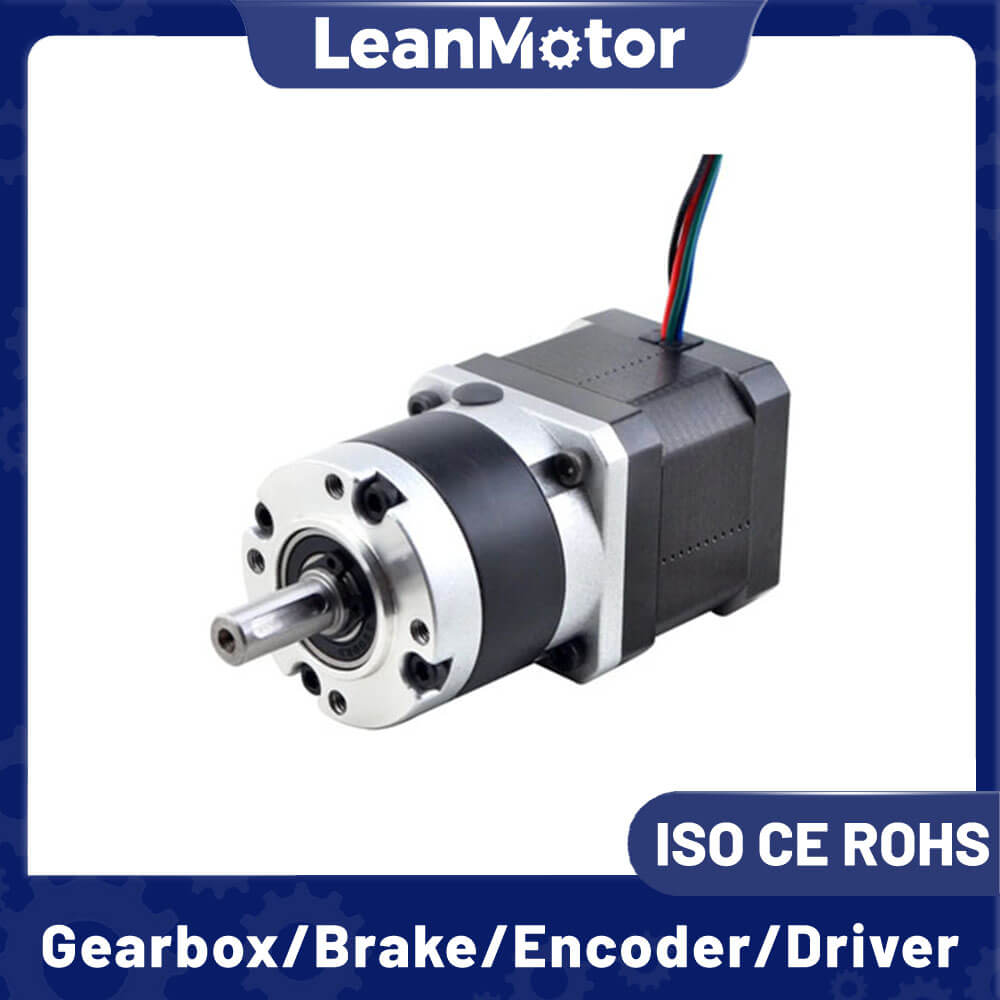

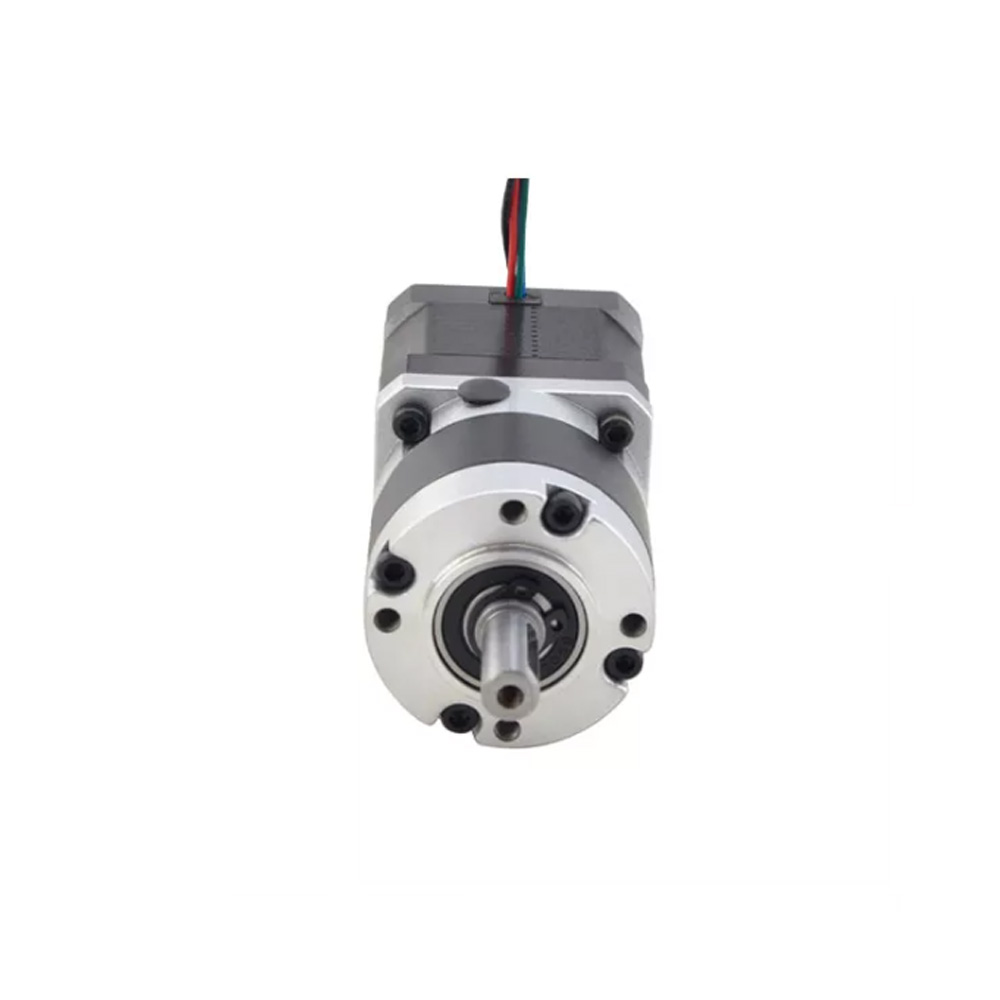

Leanmotor Nema 17 Wspólny silnik krokowy z przekładnią planetarną 0,9 / 1,8 stopnia 4 przewody / 6 przewodów

serii LM-FLE42-L : Specyfikacja przekładni planetarnej

Model	/	LM-FLE42-L1			LM-FLE42-L2
Przełożenie	/	4	5	10	20	25	50	100
Pociągi zębate	/	1			2
Długość skrzyni biegów	mm	61.5			72.5
Znamionowy moment obrotowy	Nm	9	9	5	10	10	10	5
Nieoczekiwany moment zatrzymania	Nm	18	18	10	20	20	20	10
Tylne rzęsy	arcmin	≤30 min łuku			≤45arcmin
Efektywność	%	90			80
Odpowiedni wymiar silnika	mm	Φ5-10 / Φ22-2 / F31-M3			Φ5-10 / Φ22-2 / F31-M3
Znamionowa prędkość wejściowa	obr./min	1000			1000
Maksymalna prędkość wejściowa	obr./min	2000			2000
Średnia długość życia	H	20000			20000
Siła osiowa	N	100			100
Siła promieniowa	N	300			300
Hałas	dB	≤55			≤55
Poziom ochrony	IP	IP54			IP54
Temperatura pracy	℃	-20 do +150			-20 do +150
Typ wału zewnętrznego	/	Typ wału klucza			Typ wału klucza

serii LM-FLE42-LSW : Specyfikacja przekładni planetarnej

Model	/	JK-FLE42-L1SW			JK-FLE42-L2SW
Przełożenie	/	4	5	10	20	25	50	100
Pociągi zębate	/	1			2
Długość skrzyni biegów	mm	76.5			87.5
Znamionowy moment obrotowy	Nm	9	9	5	10	10	10	10
Nieoczekiwany moment zatrzymania	Nm	18	18	10	20	20	20	20
Tylne rzęsy	arcmin	≤30 min łuku			≤45 min łuku
Efektywność	%	90			80
Odpowiedni wymiar silnika	mm	Φ5-24 / Φ22-2 / F31-M3			Φ5-24 / Φ22-2 / F31-M3
Znamionowa prędkość wejściowa	obr./min	1000			1000
Maksymalna prędkość wejściowa	obr./min	2000			2000
Średnia długość życia	H	20000			20000
Siła osiowa	N	100			100
Siła promieniowa	N	300			300
Hałas	dB	≤55			≤55
Poziom ochrony	IP	IP54			IP54
Temperatura pracy	℃	-20 do +150			-20 do +150
Typ wału zewnętrznego	/	Typ wału klucza			Typ wału klucza

Wymiary bipolarnego silnika krokowego Nema 17:

Wymiary wyjściowe Nema 17 LM-FLE42-L:

Wymiary wyjściowe Nema 17 LM-FLE42-LSW:

Części opcjonalne hybrydowego silnika krokowego:

Złącza, skrzynia biegów, enkoder, hamulec, zintegrowany sterownik...

Dostosowana usługa:

Indywidualna usługa hybrydowego silnika krokowego:

Często zadawane pytania dotyczące produktu (wydajność, struktura, zastosowanie)

1. Co to jest silnik krokowy z przekładnią planetarną NEMA 17?

Jest to silnik krokowy o rozmiarze NEMA 17 połączony z przekładnią planetarną, zaprojektowany w celu zapewnienia wyższego momentu obrotowego, lepszej obsługi obciążenia i lepszej dokładności pozycjonowania w porównaniu ze standardowym silnikiem krokowym.

2. Dlaczego warto stosować przekładnię planetarną zamiast przekładni czołowej?

Przekładnie planetarne zapewniają wyższą gęstość momentu obrotowego, lepszą wydajność, mniejszy luz i dłuższą żywotność dzięki podziałowi obciążenia między wieloma biegami.

3. Jaką przewagę momentu obrotowego zapewnia przekładnia planetarna?

Przekładnia zwielokrotnia wyjściowy moment obrotowy silnika w zależności od przełożenia, dzięki czemu nadaje się do zastosowań wymagających wysokiego momentu obrotowego przy niskich prędkościach.

4. Jakie przełożenia są powszechnie dostępne?

Typowe przełożenia obejmują 5:1, 10:1, 20:1, 30:1, 50:1 i wyższe, w zależności od wymagań dotyczących momentu obrotowego i prędkości.

5. Jak skrzynia biegów wpływa na rozdzielczość kroków?

Przekładnia zwiększa efektywną rozdzielczość kroku, umożliwiając dokładniejsze pozycjonowanie i płynniejszy ruch, co jest idealne w przypadku sprzętu precyzyjnego.

6. Jaki jest typowy luz silnika krokowego z przekładnią planetarną?

Luz jest zwykle znacznie mniejszy niż w przypadku przekładni czołowych, często w zakresie kilku minut kątowych, w zależności od klasy skrzyni biegów.

7. Jakie wartości znamionowe napięcia i prądu są obsługiwane?

Silniki te zazwyczaj obsługują wiele opcji napięcia i prądu, dzięki czemu są kompatybilne z popularnymi sterownikami krokowymi i kontrolerami.

8. Jakie typy wałów są dostępne?

Standardowe opcje obejmują wał okrągły, wał D, wał wpustowy i niestandardowe konstrukcje wałów, aby dopasować się do różnych wymagań sprzęgła.

9. W jakich zastosowaniach powszechnie wykorzystuje się ten silnik?

Typowe zastosowania obejmują maszyny CNC, drukarki 3D, robotykę, urządzenia medyczne, automatyczne zawory, maszyny pakujące i sprzęt laboratoryjny.

10. Jak niezawodny jest silnik krokowy z przekładnią planetarną?

Dzięki hartowanym przekładniom, precyzyjnej obróbce i odpowiedniemu smarowaniu silnik zapewnia długą żywotność i stabilną pracę pod ciągłym obciążeniem.

Często zadawane pytania dotyczące dostosowywania fabryki i produkcji

11. Czy można dostosować przełożenie skrzyni biegów?

Tak. Fabryki mogą dostosowywać przełożenia w oparciu o wymagany moment obrotowy, prędkość i wymagania dotyczące wydajności specyficzne dla aplikacji.

12. Czy można dostosować uzwojenie silnika?

Tak. Rezystancję cewki, napięcie znamionowe i prąd można dostosować do różnych sterowników lub systemów zasilania.

13. Czy dostępna jest niestandardowa długość lub średnica wału?

Niestandardową długość, średnicę i obróbkę końcówek wału (gwinty, płaskowniki, rowki wpustowe) można wykonać na zamówienie.

14. Czy do silnika można dodać enkodery?

Tak. Można zintegrować enkodery optyczne lub magnetyczne, aby zapewnić sprzężenie zwrotne położenia dla systemów sterowania w pętli zamkniętej.

15. Czy dostępne są różne materiały przekładni?

W zależności od potrzeb zastosowania, można wybrać materiały przekładni, takie jak stal hartowana lub stopy metali, aby uzyskać wyższą wytrzymałość lub cichszą pracę.

16. Czy silnik można dostosować do cichej pracy?

Tak. Fabryki mogą optymalizować profile przekładni, smarowanie i dostrajanie silnika, aby zmniejszyć wibracje i hałas.

17. Czy wspierany jest branding lub private label?

Większość producentów obsługuje usługi OEM/ODM, w tym niestandardowe etykiety, tabliczki znamionowe, opakowania i dokumentację.

18. Czy można dostosować złącza i długości kabli?

Tak. Długość przewodu, typ złącza i konfigurację styków można dostosować, aby uprościć montaż klienta.

19. Jaka jest typowa minimalna wielkość zamówienia (MOQ) w przypadku dostosowywania?

MOQ różni się w zależności od poziomu dostosowania, ale zwykle jest elastyczne dla klientów OEM, szczególnie w przypadku projektów długoterminowych.

20. W jaki sposób fabryka zapewnia stałą jakość?

Aby zapewnić stabilną jakość, fabryki stosują kontrolę przychodzących materiałów, precyzyjną obróbkę, testy montażu, testy momentu obrotowego i hałasu oraz weryfikację wydajności końcowej.
