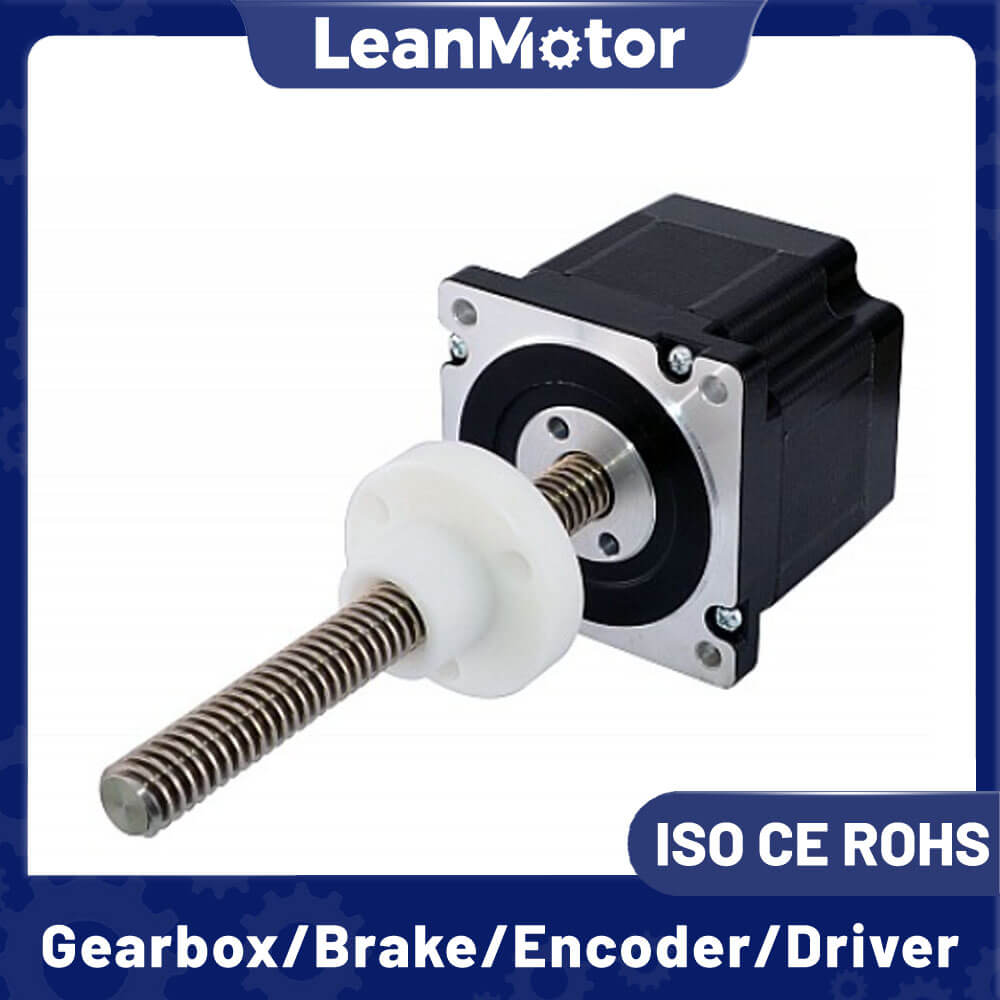

LeanMotor Nema 34 Motor de passo linear tipo T externo 1.8 graus 86x86mm 6.0A 4 fios

Tipo: motor de passo linear tipo t externo nema 34

Corrente: 6,0A

Comprimento do motor: 78 mm - 155 mm

Personalizado: Conectores, Caixa de Engrenagens, Encoder, Freio, Parafuso de avanço, Driver Integrado...

Disponibilidade:

Quantidade:



Pergunte Adicionar ao carrinho

Modelo:
Motor de passo linear tipo T externo Nema 34
Marca:
MOTOR LEAN
Tipos de motor de passo:
Motores Lineares
Tipos de parafuso de avanço:
Linear tipo T externo
Tamanho do motor de passo:
Nema17 (42 mm), Nema34 (86 mm)
Número de leads:
4 fios
Fase:
2 Fase
Ângulo de passo:
1,8°
Quantidade mínima:
10 unidades

Especificações Gerais:

Item	Especificações
Ângulo de passo	1,8°
Aumento da temperatura	80°C máx.
Temperatura Ambiente	-20℃~+50℃
Resistência de Isolamento	100 MΩ mín. ,500V CC
Resistência Dielétrica	500VAC por 1 minuto
Jogo radial do eixo	0,02 Máx. (carga de 450g)
Jogo Axial do Eixo	0,08 Máx. (carga de 450g)
Máx. força radial	75N (20mm do flange)
Máx. força axial	15N

Especificações elétricas externas do motor de passo linear tipo T Nema 23 57 mm de 1,8 graus:

Modelo não.	Ângulo de passo	Comprimento do motor	Atual	Resistência	Indutância	Torque de retenção	Nº de leads	Torque de retenção	Inércia do Rotor	Massa
Modelo não.	(°)	(L)mm	UM	Ah	mH	Nm	Não.	g.cm	g.cm2	Kg
LM57HST41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
LM 57HST51-2804	1.8	51	2.8	0.83	2.2	1.01	4	300	230	0.59
LM 57HST56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	0.68
LM 57HST76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
LM57HST82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.1
LM 57HST100-3004	1.8	100	3	0.75	3	2.8	4	1100	700	1.3
LM57HST112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4

Nota: Acima apenas para produtos representativos, produtos de solicitação especial poderão ser confeccionados conforme solicitação do cliente.

Especificação física da haste do parafuso de avanço externo:

Especificação física da haste do parafuso de avanço tipo T
Diâmetro do parafuso	Parafuso de chumbo	Passo do parafuso	Viagem por etapa	Diâmetro do parafuso	Parafuso de chumbo	Passo do parafuso	Viagem por etapa
milímetros	milímetros	milímetros	milímetros	milímetros	milímetros	milímetros	milímetros
Tr10	2	2	0.01	Tr12	2	2	0.01
	3	1.5	0.015		3	3	0.015
	4	2	0.02		8	2	0.04
	8	2	0.04		10	2	0.05
	10	2	0.05
	12	2	0.06
