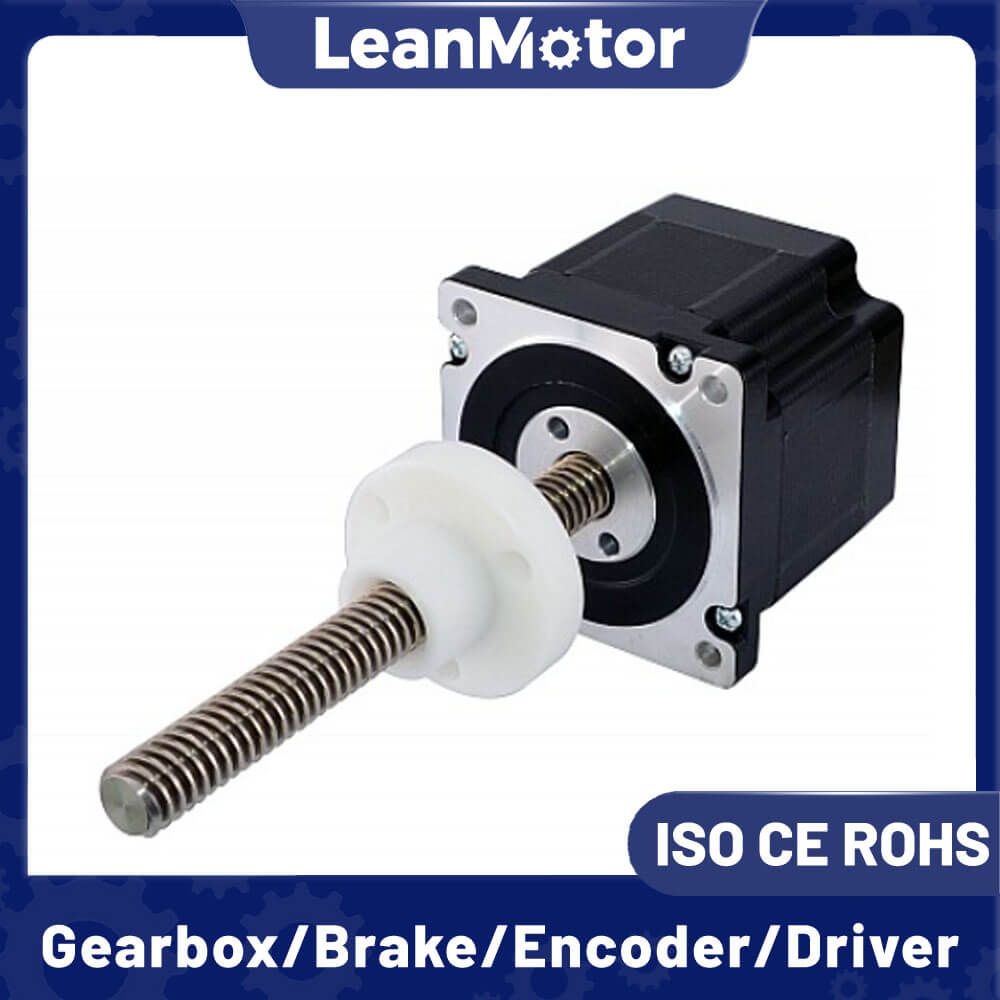

LeanMotor Nema 34 Externer linearer T-Typ-Schrittmotor 1,8 Grad 86 x 86 mm 6,0 A 4-Drähte

Typ: Nema 34 Externer linearer T-Typ-Schrittmotor

Strom: 6,0 A

Motorlänge: 78 mm – 155 mm

Maßgeschneidert: Anschlüsse, Getriebe, Encoder, Bremse, Leitspindel, integrierter Treiber ...

Verfügbarkeit:

Menge:



Erkundigen Zum Warenkorb hinzufügen

Modell:
Nema 34 Externer linearer T-Typ-Schrittmotor
Marke:
LEANMOTOR
Schrittmotorarten:
Linearmotoren
Arten von Leitspindeln:
Externer linearer T-Typ
Schrittmotorgröße:
Nema17 (42 mm), Nema34 (86 mm)
Anzahl der Leads:
4 Drähte
Phase:
2 Phase
Schrittwinkel:
1,8°
Mindestbestellmenge:
10 Stk

Allgemeine Spezifikationen:

Artikel	Spezifikationen
Schrittwinkel	1,8°
Temperaturanstieg	80℃max
Umgebungstemperatur	-20℃~+50℃
Isolationswiderstand	100 MΩ Min. ,500 VDC
Spannungsfestigkeit	500 VAC für 1 Minute
Radiales Spiel der Welle	0,02Max. (450g-Last)
Axiales Spiel der Welle	0,08Max. (450g-Last)
Max. Radialkraft	75 N (20 mm vom Flansch entfernt)
Max. Axialkraft	15N

1,8 Grad Nema 23 57 mm externer linearer T-Typ-Schrittmotor, elektrische Spezifikationen:

Modell Nr.	Schrittwinkel	Motorlänge	Aktuell	Widerstand	Induktivität	Haltemoment	Anzahl der Leads	Rastmoment	Rotorträgheit	Masse
Modell Nr.	(°)	(L)mm	A	Ω	mH	Nm	NEIN.	g.cm	g.cm2	kg
LM57HST41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
LM 57HST51-2804	1.8	51	2.8	0.83	2.2	1.01	4	300	230	0.59
LM 57HST56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	0.68
LM 57HST76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
LM 57HST82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.1
LM 57HST100-3004	1.8	100	3	0.75	3	2.8	4	1100	700	1.3
LM57HST112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4

Hinweis: Oben nur für repräsentative Produkte, Sonderanfertigungen können nach Kundenwunsch angefertigt werden.

Physikalische Spezifikationen der externen Leitspindelstange:

Physische Spezifikation der T-Typ-Gewindespindelstange
Schraubendurchmesser	Schraubenführung	Schraubensteigung	Reisen pro Schritt	Schraubendurchmesser	Schraubenführung	Schraubensteigung	Reisen pro Schritt
mm	mm	mm	mm	mm	mm	mm	mm
Tr10	2	2	0.01	Tr12	2	2	0.01
	3	1.5	0.015		3	3	0.015
	4	2	0.02		8	2	0.04
	8	2	0.04		10	2	0.05
	10	2	0.05
	12	2	0.06
