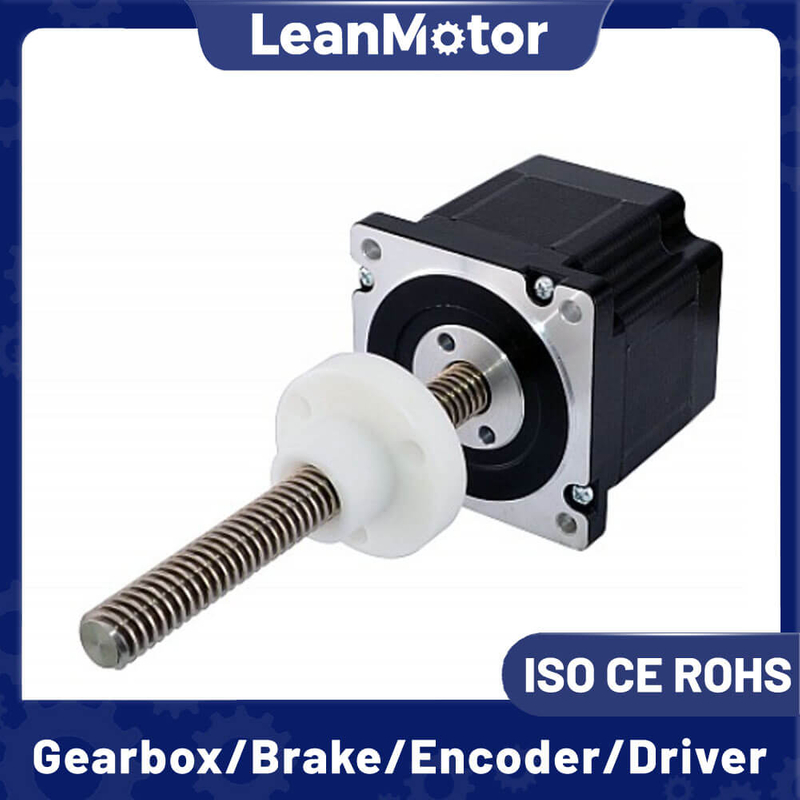

Nema 34 外部 T 型リニア ステッピング モーター
リーンモーター
リニアモーター
外付けT型リニア
Nema17 (42mm)、Nema34 (86mm)
4線
2フェーズ
1.8°
10個
| アイテム | 仕様 |
| ステップ角度 | 1.8° |
| 温度上昇 | 80℃max |
| 周囲温度 | -20℃～+50℃ |
| 絶縁抵抗 | 100MΩ以上、500VDC |
| 絶縁耐力 | AC500V 1分間 |
| シャフトのラジアル遊び | 0.02最大(450g荷重) |
| シャフトの軸方向の遊び | 0.08最大(450g荷重) |
| 最大。ラジアルフォース | 75N（フランジより20mm） |
| 最大。軸力 | 15N |
| 型番 | ステップ角度 | モーターの長さ | 現在 | 抵抗 | インダクタンス | 保持トルク | リードの数 | ディテントトルク | ローター慣性 | 質量 |
| (°) | (L)mm | あ | Ω | mH | Nm | いいえ。 | g.cm | g.cm2 | Kg | |
| LM57HST41-2804 | 1.8 | 41 | 2.8 | 0.7 | 1.4 | 0.55 | 4 | 250 | 150 | 0.47 |
| LM 57HST51-2804 | 1.8 | 51 | 2.8 | 0.83 | 2.2 | 1.01 | 4 | 300 | 230 | 0.59 |
| LM 57HST56-2804 | 1.8 | 56 | 2.8 | 0.9 | 2.5 | 1.2 | 4 | 350 | 280 | 0.68 |
| LM 57HST76-2804 | 1.8 | 76 | 2.8 | 1.1 | 3.6 | 1.89 | 4 | 600 | 440 | 1.1 |
| LM 57HST82-3004 | 1.8 | 82 | 3 | 1.2 | 4 | 2.1 | 4 | 1000 | 600 | 1.1 |
| LM 57HST100-3004 | 1.8 | 100 | 3 | 0.75 | 3 | 2.8 | 4 | 1100 | 700 | 1.3 |
| LM57HST112-3004 | 1.8 | 112 | 3 | 1.6 | 7.5 | 3 | 4 | 1200 | 800 | 1.4 |
注： 上記は代表的な製品のみですが、お客様のご要望に応じて特注品も製作可能です。
