드라이버와 컨트롤러를 고토크 기어 스테퍼 모터와 일치시키는 방법

고토크 기어 스테퍼 모터 는 산업 자동화, 로봇 공학, 의료 시스템, CNC 장비, 포장 기계, 섬유 자동화, 반도체 처리 및 정밀 위치 지정 응용 분야에 널리 사용됩니다. 올바른 모터를 선택하는 것은 안정적인 모션 성능을 달성하는 데 있어 단지 한 부분일 뿐입니다. 시스템의 실제 효율성, 토크 출력, 위치 정확도 및 작동 안정성은 드라이버와 컨트롤러가 일치하는지 에 따라 크게 달라집니다. 기어 스테퍼 모터와 얼마나 잘

드라이버가 부적절하게 일치하면 과열, 공진, 진동, 스텝 손실, 토크 출력 저하 및 수명 단축이 발생할 수 있습니다. 잘못 선택한 컨트롤러는 시스템 응답성, 동기화 정확성 및 모션 부드러움을 제한할 수 있습니다. 최적의 성능을 달성하기 위해 엔지니어는 전압, 전류, 마이크로스테핑, 통신 프로토콜, 피드백 시스템, 가속 프로필 및 애플리케이션 부하 특성을 신중하게 평가해야 합니다.

이 가이드에서는 산업 등급 성능과 장기적인 신뢰성을 위해 드라이버와 컨트롤러를 고토크 기어 스테퍼 모터와 적절하게 연결하는 방법을 설명합니다.

고토크 기어 스테퍼 모터 이해

에이 고토크 기어드 스테퍼 모터는 표준 스테퍼 모터와 기어박스를 결합하여 출력 속도를 줄이면서 출력 토크를 증가시킵니다. 기어박스는 토크를 증가시키고 위치 분해능을 향상시켜 이러한 모터를 고부하 및 정밀 응용 분야에 이상적으로 만듭니다.

기어드 스테퍼 모터의 주요 장점

• 더 높은 출력 토크

• 위치 정확도 향상

• 안정적인 제어로 낮은 출력 속도

• 향상된 부하 처리

• 컴팩트한 기계 설계

• 더 나은 저속 성능

• 관성 불일치 감소

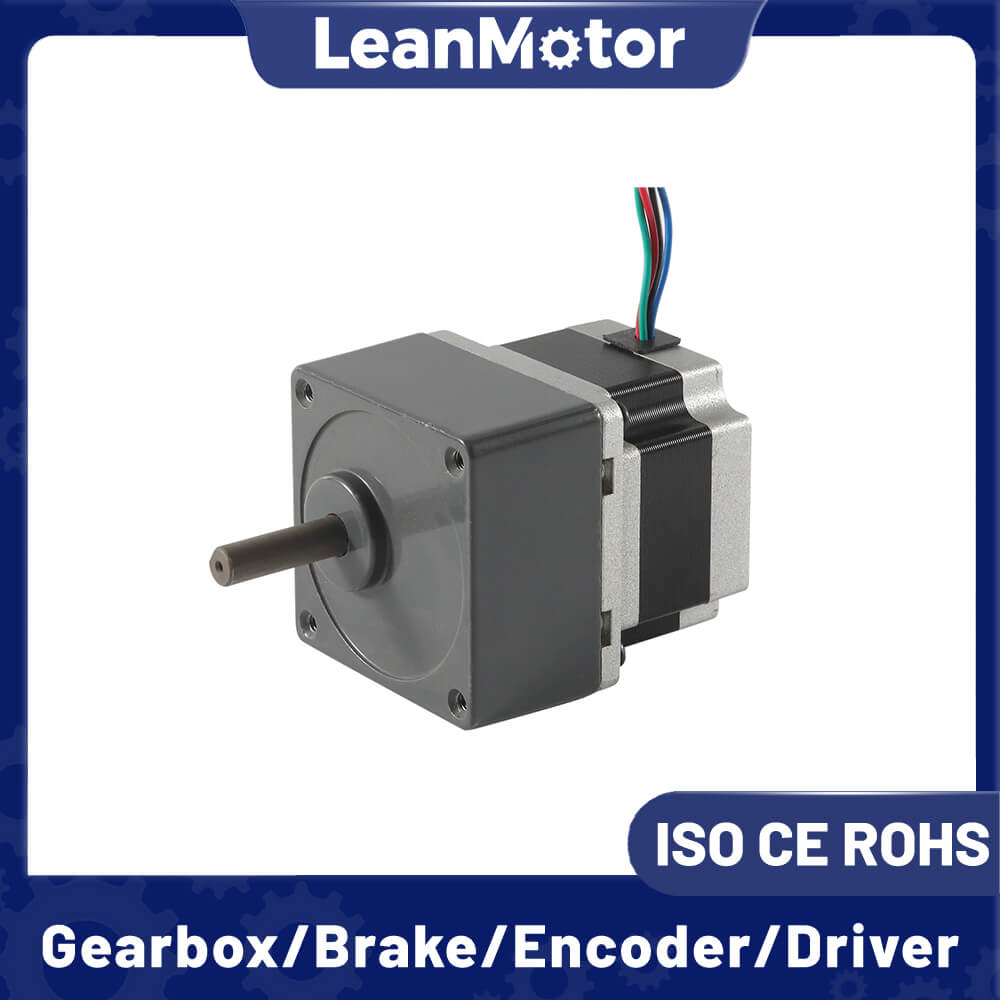

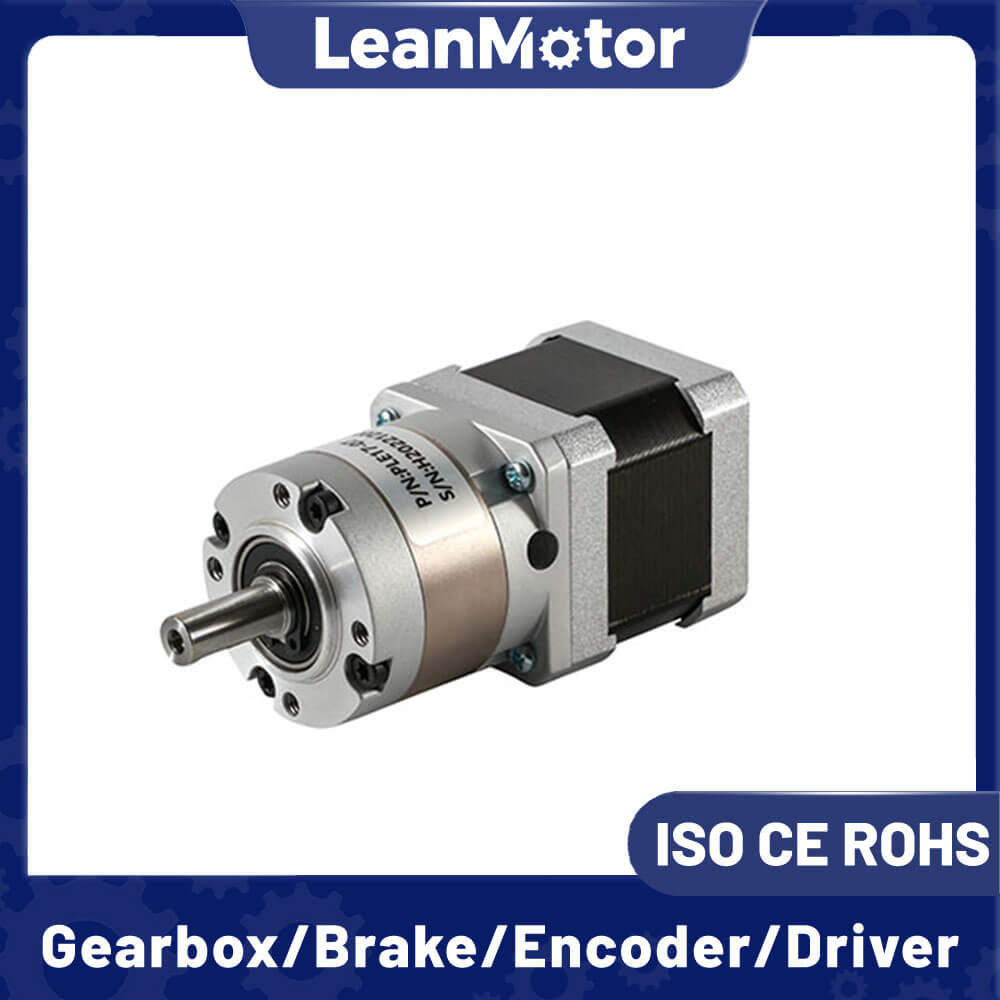

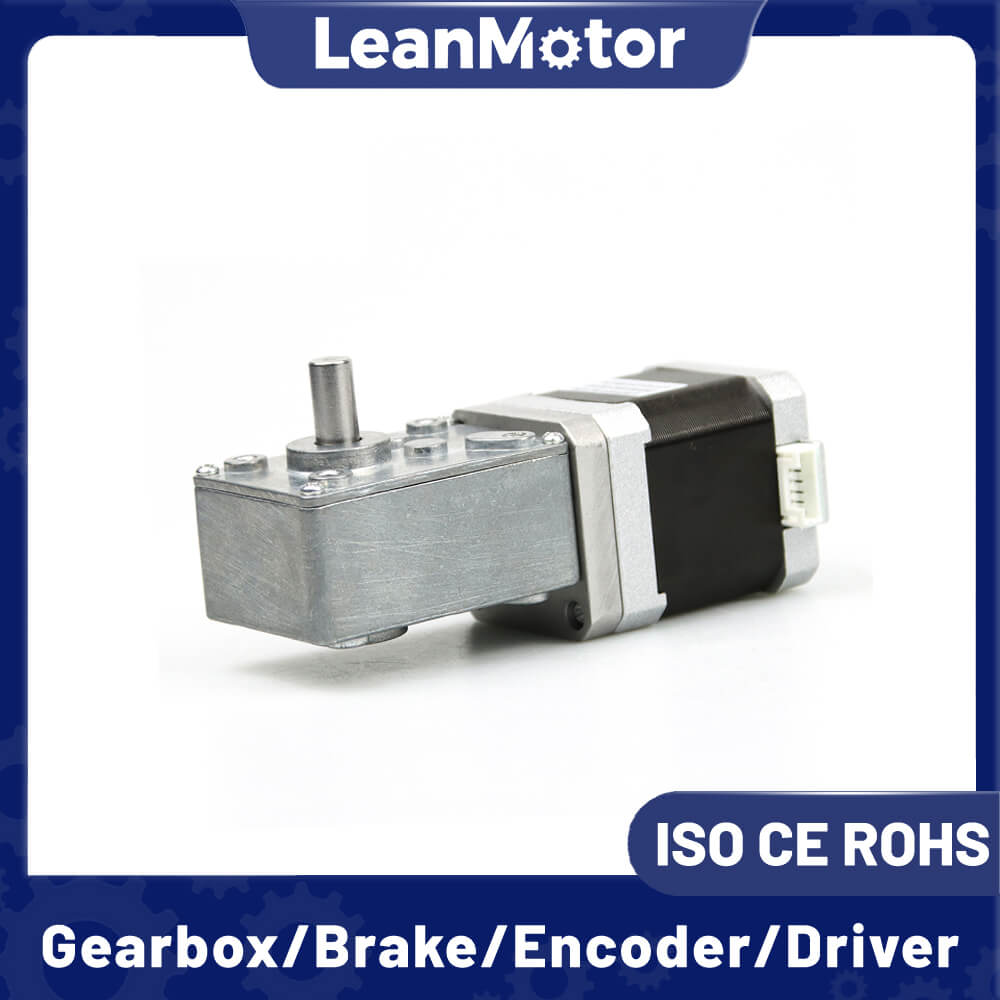

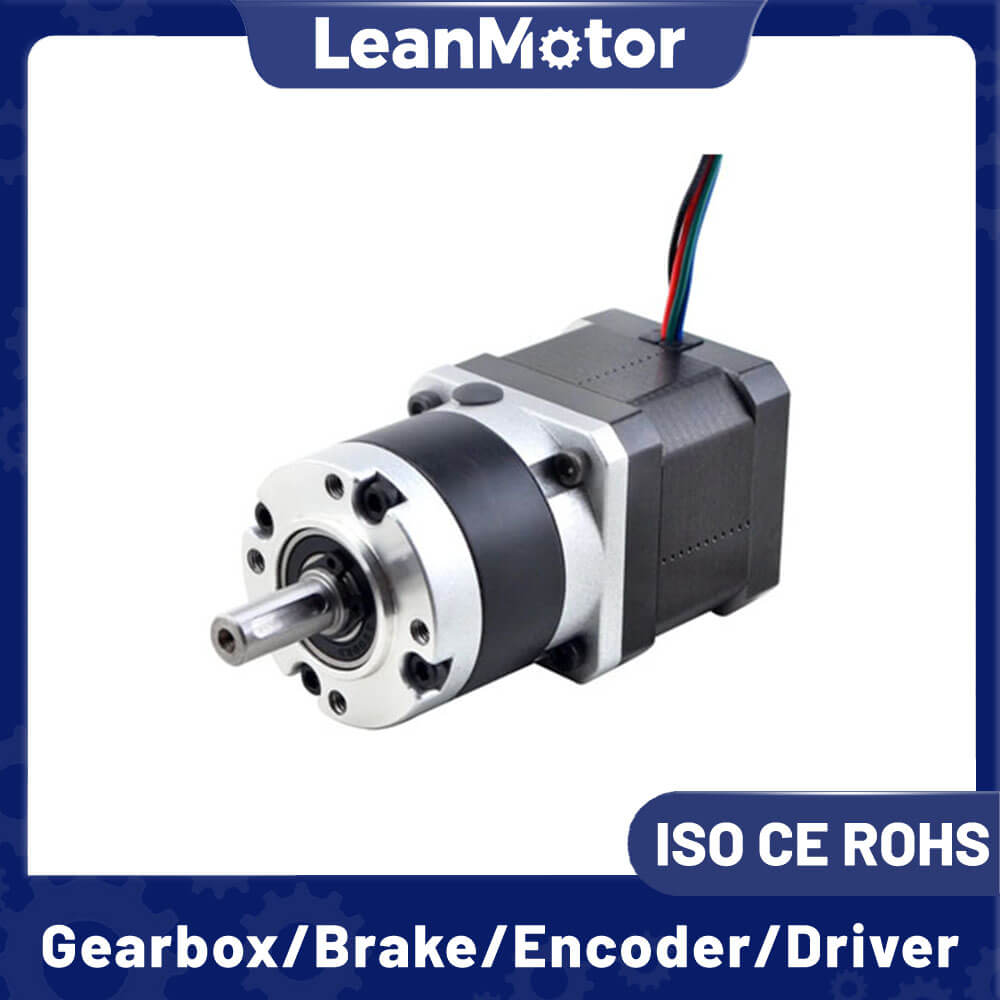

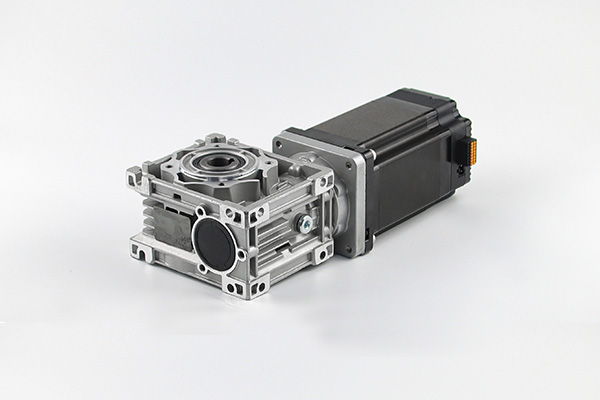

일반적인 기어박스 유형은 다음과 같습니다.

드라이버와 컨트롤러는 기어박스 특성과 모터 전기 매개변수에 따라 선택해야 합니다.

LeanMotor 기어드 스테퍼 모터

스테퍼 드라이버가 모터 성능에 미치는 영향

그만큼 스테퍼 드라이버는 스테퍼 모터 시스템의 전반적인 성능을 결정하는 데 중요한 역할을 합니다. 모터 권선에 공급되는 전류를 제어하며 토크, 속도, 평활도, 정확도, 발열에 직접적인 영향을 미칩니다.

적절하게 일치하는 드라이버는 모터가 효율적으로 작동하는 데 도움이 되는 반면, 잘못된 드라이버는 진동, 스텝 누락, 과열 및 불안정한 동작을 유발할 수 있습니다.

전류 제어

드라이버는 모터 전류를 조절하여 안정적인 토크 출력을 유지합니다. 전류가 너무 낮으면 모터가 토크를 잃고 부하가 걸릴 수 있습니다. 과도한 전류는 모터 온도를 증가시키고 서비스 수명을 단축시킵니다.

전압 성능

드라이버 전압이 높을수록 모터 권선에서 전류가 더 빠르게 상승할 수 있어 고속 성능이 향상됩니다. 이는 모터가 더 높은 RPM에서 토크를 유지하고 가속 능력을 향상시키는 데 도움이 됩니다.

마이크로스테핑 기능

현대 운전자는 가속 기능을 사용하고 향상시킵니다.

마이크로스테핑 기능

최신 드라이버는 마이크로스테핑 기술을 사용하여 전체 모터 단계를 더 작은 단위로 나눕니다. 이는 다음을 제공합니다:

• 더욱 부드러운 움직임

• 낮은 진동

• 소음 감소

• 위치 정확도 향상

마이크로스테핑은 정밀 자동화 및 CNC 응용 분야에서 특히 중요합니다.

모션 안정성

고품질 드라이버는 공진을 최소화하고 보다 부드러운 가속 및 감속을 보장합니다. 안정적인 펄스 처리는 또한 컨트롤러와 모터 간의 동기화를 향상시킵니다.

보호 기능

고급 스테퍼 드라이버에는 다음이 포함되는 경우가 많습니다.

• 과전류 보호

• 과전압 보호

• 열 차단

• 단락 보호

이러한 기능은 시스템 신뢰성을 향상시키고 유지 관리 위험을 줄입니다.

통신 호환성

산업용 드라이버는 RS-485, CANopen, EtherCAT 또는 Modbus와 같은 통신 프로토콜을 지원하여 PLC 및 자동화 시스템과 더 나은 통합을 가능하게 합니다.

결론

의 성능 고토크 스테퍼 모터는 드라이버 선택에 크게 좌우됩니다. 적절하게 일치하는 드라이버는 진동, 과열 및 계단 손실을 줄이면서 토크 출력, 모션 부드러움, 위치 정확도 및 장기 신뢰성을 향상시킵니다.

린모터 맞춤형 서비스

드라이버 전류를 모터 전류와 일치시키기

드라이버를 선택할 때 가장 중요한 매개변수는 모터의 정격 전류입니다.

모터 정격 전류 결정

모든 기어 스테퍼 모터에는 데이터시트에 지정된 정격 위상 전류가 있습니다.

예:

선택한 드라이버는 최소한 모터의 정격 전류를 지원해야 합니다.

현재 매칭 지침

• 드라이버 전류는 모터 정격 전류와 같거나 약간 높아야 합니다.

• 소형 드라이버는 토크 출력을 줄입니다.

• 과도한 전류는 열을 증가시키고 모터 수명을 단축시킵니다.

권장 마진

다음을 갖춘 드라이버를 선택하세요.

• 현재 오버헤드 10~20%

• 조정 가능한 전류 설정

• 과전류 보호

4.2A 모터의 경우 4.5A~5.0A 피크 전류를 지원하는 드라이버가 이상적입니다.

올바른 드라이버 전압 선택

전압은 모터 속도 성능에 직접적인 영향을 미칩니다.

저전압 대 고전압

부하 상태에서 작동하는 기어 스테퍼 모터는 유도 손실을 극복하기 위해 더 높은 전압이 필요한 경우가 많습니다.

일반 권장 사항

전압이 높을수록 다음이 향상됩니다.

• 속도에서의 토크 유지

• 가속 능력

• 동적 응답

• 모션 부드러움

항상 드라이버 전압 정격이 전원 공급 장치와 일치하는지 확인하십시오.

부드러운 움직임을 위한 마이크로스테핑 선택

마이크로스테핑은 전체 모터 단계를 더 작은 단위로 나눕니다.

마이크로스테핑의 이점

• 더욱 부드러운 회전

• 공명 감소

• 낮은 진동

• 위치 정확도 향상

• 더 조용한 작동

을 위한 정밀 자동화에 사용되는 기어드 스테퍼 모터의 경우 마이크로스테핑을 적극 권장합니다.

일반적인 마이크로스텝 설정

과도한 마이크로스테핑은 사용 가능한 토크를 감소시킬 수 있습니다. 이상적인 균형은 속도와 부하 요구 사항에 따라 달라집니다.

기어드 스테퍼 시스템과 컨트롤러 매칭

컨트롤러는 모터 움직임을 정의하는 펄스 및 방향 명령을 생성합니다.

컨트롤러에는 다음이 포함될 수 있습니다.

• PLC

• 모션 컨트롤러

• CNC 컨트롤러

• 마이크로컨트롤러

• 산업용 PC

컨트롤러는 애플리케이션의 동작 복잡성과 통신 요구 사항을 지원해야 합니다.

펄스 주파수 호환성

드라이버와 컨트롤러는 일치하는 펄스 주파수를 지원해야 합니다.

펄스 주파수가 중요한 이유

펄스 주파수가 높을수록 다음이 가능합니다.

• 더 빠른 속도

• 더욱 부드러운 움직임

• 더 나은 보간

• 더 높은 정밀도

그러나 기어드 모터는 일반적으로 기어박스 감소로 인해 감소된 출력 속도로 작동합니다.

계산 예

만약에:

• 모터 스텝 각도 = 1.8°

• 마이크로스텝 = 16

• 기어비 = 10:1

그 다음에:

• 회전당 단계 = 200 × 16 × 10

• 합계 = 32,000 펄스/출력 회전

컨트롤러는 필요한 작동 속도에서 정확하게 펄스를 생성해야 합니다.

통신 프로토콜 선택

현대 자동화 시스템은 디지털 통신 프로토콜에 크게 의존합니다.

공통 통신 인터페이스

동기화된 다축 시스템의 경우 EtherCAT 및 CANopen이 선호됩니다.

폐쇄 루프와 개방 루프 제어

기존 스테퍼 시스템은 개방 루프 모드에서 작동합니다. 그러나 토크가 높은 기어 애플리케이션에서는 폐쇄 루프 스테퍼 시스템을 점점 더 많이 사용하고 있습니다.

개방형 루프 시스템

장점:

• 비용 절감

• 간단한 배선

• 쉬운 설정

제한사항:

• 위치 피드백 없음

• 잠재적인 단계 손실

• 과부하 시 신뢰성 감소

폐쇄 루프 시스템

장점:

• 인코더 피드백

• 자동 오류 수정

• 효율성 향상

• 발열 감소

• 토크 활용도 향상

폐쇄 루프 시스템은 다음과 같은 경우에 이상적입니다.

• 로봇공학

• 반도체 장비

• 의료 자동화

• 정밀 인덱싱 테이블

가속 및 감속 튜닝

높은 토크의 기어 스테퍼 모터는 일반적으로 상당한 관성을 지닌 무거운 부하를 구동합니다.

부적절한 가속 설정으로 인해 다음이 발생할 수 있습니다.

• 놓친 단계

• 기어 마모

• 기계적 충격

• 진동

모범 사례

• S-곡선 가속 프로필 사용

• 갑작스러운 시작/정지 방지

• 점진적으로 가속도 조정

• 관성비를 신중하게 일치시키세요

적절한 드라이버 튜닝은 모션 안정성을 크게 향상시킵니다.

드라이버 매칭에서 기어비의 중요성

기어박스는 모터 역학을 크게 변화시킵니다.

높은 기어비

장점:

• 대규모 토크 증가

• 유지력 향상

• 더 나은 저속 제어

과제:

• 최대 속도 감소

• 반사 관성 증가

• 반발 가능성

운전자는 다음 사항을 보상해야 합니다.

• 부하 관성 증가

• 모터 반응성 감소

• 공명 거동

열 관리 고려 사항

토크가 높은 응용 분야에서는 상당한 열이 발생합니다.

열원

• 드라이버 전류

• 모터 권선 손실

• 기계적 마찰

• 연속 유지 토크

열 보호 권장사항

• 열 차단 기능이 있는 드라이버 사용

• 필요한 경우 냉각 팬 추가

• 운전자 주변의 공기 흐름 유지

• 과도한 전류 설정을 피하십시오

• 알루미늄 장착 표면 사용

효율적인 열 설계로 장기적인 시스템 안정성이 향상됩니다.

EMI 및 소음 감소

산업 환경에서는 종종 전자기 간섭이 발생합니다.

전기적 잡음을 줄이는 방법

• 차폐된 모터 케이블을 사용하십시오.

• 별도의 전원 및 신호 배선

• 시스템을 올바르게 접지하십시오.

• 차동 신호 사용

• EMI 필터 설치

노이즈 감소는 엔코더 정확도와 통신 안정성을 향상시킵니다.

전원 공급 장치 선택

전원 공급 장치는 다음을 지원해야 합니다.

• 드라이버 전압 요구 사항

• 피크 전류 수요

• 재생 에너지 흡수

전원 공급 장치 지침

안정적인 작동을 위해 규제된 산업용 등급 전원 공급 장치를 사용하십시오.

애플리케이션별 드라이버 및 컨트롤러 매칭

CNC 기계

권장 기능:

• 높은 마이크로스테핑

• 폐쇄 루프 피드백

• EtherCAT 통신

• 고전압 드라이버

로봇공학

권장 기능:

• 부드러운 가속

• 실시간 동기화

• 인코더 피드백

• 컴팩트한 통합 드라이버

포장기계

권장 기능:

• 고속 인덱싱

• 신뢰할 수 있는 반복성

• 다축 조정

의료 장비

권장 기능:

• 초저진동

• 조용한 작동

• 정밀 포지셔닝

• 소형 전자 장치

피해야 할 일반적인 매칭 실수

소형 드라이버 사용

결과:

• 토크 손실

• 과열

• 놓친 단계

기어박스 백래시 무시

결과:

• 포지셔닝 오류

• 정확도 감소

잘못된 마이크로스테핑

결과:

• 공명

• 효율성 감소

불량한 컨트롤러 펄스 품질

결과:

• 모션 불안정

• 동기화 오류

부적절한 전압 선택

결과:

• 약한 고속 성능

• 운전자 피해

기어드 스테퍼 모터용 통합 드라이버 솔루션

통합 드라이버 솔루션은 스테퍼 모터, 기어박스 및 드라이버 전자 장치를 하나의 소형 장치로 결합합니다. 이 설계는 설치를 단순화하고 배선 복잡성을 줄이며 산업 자동화 애플리케이션의 전반적인 시스템 신뢰성을 향상시킵니다.

기존의 개별 드라이버 시스템과 비교하여 통합 기어 스테퍼 모터는 더 쉬운 설정, 더 깔끔한 전기 레이아웃 및 더 나은 모션 성능을 제공합니다.

통합 드라이버 시스템의 장점

컴팩트한 구조

드라이버는 모터 어셈블리에 직접 내장되어 캐비닛 공간을 줄이고 기계 설계를 단순화합니다. 이는 소형 ​​장비 및 로봇 시스템에 특히 유용합니다.

단순화된 배선

통합 시스템은 모터와 드라이버 사이의 외부 케이블을 줄여 설치 시간을 최소화하고 배선 오류 위험을 낮춥니다.

전기적 소음 감소

내부 연결이 짧을수록 전자기 간섭(EMI)이 줄어들어 신호 안정성과 위치 정확도가 향상됩니다.

향상된 신뢰성

통합 드라이버는 모터의 전기적 특성에 맞게 특별히 최적화되어 보다 안정적인 전류 제어와 보다 원활한 작동을 제공합니다.

더욱 쉬워진 유지보수

외부 구성 요소 수가 적다는 것은 문제 해결이 더 간단하고 유지 관리 요구 사항이 낮다는 것을 의미합니다.

통합 기어 스테퍼 모터의 주요 특징

최신 통합 시스템에는 다음이 포함되는 경우가 많습니다.

• 내장형 마이크로스테핑 드라이버

• 폐쇄 루프 인코더 피드백

• 과전류 및 열 보호

• RS-485, CANopen 또는 EtherCAT 통신

• 프로그래밍 가능한 모션 제어

• 소형 유성 또는 웜 기어박스

이러한 기능은 자동화 효율성과 정밀 제어를 향상시킵니다.

통합 기어 스테퍼 시스템의 응용

통합 드라이버 솔루션은 다음 분야에서 널리 사용됩니다.

폐쇄 루프 통합 시스템

이제 많은 고급 통합 스테퍼 모터가 인코더 피드백과 함께 폐쇄 루프 제어를 사용합니다. 이러한 시스템은 위치 오류를 자동으로 수정하고 계단 손실 위험을 줄입니다.

장점은 다음과 같습니다:

• 효율성 향상

• 낮은 발열

• 토크 활용도 향상

• 더 나은 고속 성능

• 향상된 위치 정확도

폐쇄 루프 통합 시스템은 까다로운 산업 자동화 작업에 이상적입니다.

올바른 통합 드라이버 솔루션 선택

통합 기어 스테퍼 모터를 선택할 때 엔지니어는 다음을 고려해야 합니다.

• 필요한 토크 출력

• 기어비

• 작동 전압

• 통신 프로토콜

• 모션 정확도

• 환경 조건

• 설치공간

이러한 요소를 일치시키면 안정적이고 효율적인 장기 운영이 보장됩니다.

요약

기어 스테퍼 모터용 통합 드라이버 솔루션은 현대 자동화 시스템을 위한 컴팩트하고 효율적이며 안정적인 모션 제어 솔루션을 제공합니다. 모터, 기어박스 및 드라이버를 단일 장치로 결합함으로써 이러한 시스템은 배선의 복잡성을 줄이고 모션 안정성을 향상시키며 설치를 단순화합니다. 공간 절약과 안정적인 성능이 중요한 로봇 공학, CNC 장비, 포장 시스템 및 정밀 산업 응용 분야에서 점점 더 많이 사용되고 있습니다.

기어드 스테퍼 모션 제어의 미래 동향

기어드 스테퍼 모션 제어 기술은 빠르게 발전하고 있습니다. 산업 자동화가 더 높은 정밀도, 효율성 및 지능을 요구함에 따라 현대 시스템은 더욱 스마트하고 컴팩트하며 고도로 연결된 모션 솔루션을 향해 나아가고 있습니다.

폐쇄 루프 제어 성장

이제 더 많은 기어를 갖춘 스테퍼 시스템이 폐쇄 루프 작동을 위해 인코더 피드백을 사용합니다. 이를 통해 위치 정확도가 향상되고, 스텝 손실이 감소하며, 전반적인 효율성이 향상됩니다.

통합 모션 시스템

제조업체에서는 점점 더 모터, 드라이버, 인코더 및 컨트롤러를 소형 통합 장치로 결합하고 있습니다. 이러한 시스템은 배선을 단순화하고 설치 공간을 절약하며 신뢰성을 향상시킵니다.

산업용 이더넷 통신

EtherCAT, CANopen 및 Modbus와 같은 프로토콜은 고급 자동화 시스템의 표준이 되고 있습니다. 이러한 통신 방법은 더 빠른 데이터 교환과 더 나은 다축 동기화를 제공합니다.

더 높은 에너지 효율성

최신 드라이버는 열 발생을 줄이고 전류 제어를 최적화하도록 설계되어 에너지 소비를 줄이고 모터 수명을 연장하는 데 도움이 됩니다.

스마트 모니터링 및 진단

미래의 모션 시스템에는 온도 추적, 결함 감지, 예측 유지 관리 기능과 같은 실시간 모니터링 기능이 포함되어 가동 중지 시간을 줄일 것입니다.

컴팩트하고 토크가 높은 디자인

산업에서는 점점 더 높은 토크 밀도를 갖춘 더 작은 모터를 요구하고 있습니다. 고급 기어박스 설계와 개선된 자성 재료는 컴팩트한 크기에서 더 강력한 성능을 달성하는 데 도움이 됩니다.

미래의 기어드 스테퍼 모션 제어는 지능형 통합, 더 높은 정밀도, 향상된 효율성 및 고급 통신 기능에 중점을 둡니다. 이러한 개발은 로봇 공학, CNC 기계, 의료 장비 및 산업 자동화 시스템 전반에 걸쳐 더 나은 성능을 제공하고 있습니다.

결론

토크가 높은 기어 스테퍼 모터와 드라이버 및 컨트롤러를 일치시키려면 전기, 기계 및 통신 매개변수를 주의 깊게 평가해야 합니다. 토크, 효율성 및 위치 정확도를 극대화하려면 적절한 전류 매칭, 전압 선택, 마이크로스테핑 구성, 가속 튜닝 및 통신 호환성이 필수적입니다.

산업용 애플리케이션에는 복잡한 부하를 정밀하게 처리할 수 있는 안정적이고 신뢰할 수 있는 모션 시스템이 필요합니다. 호환 가능한 드라이버와 지능형 컨트롤러를 선택함으로써 엔지니어는 시스템 성능을 크게 향상시키고 유지 관리를 줄이며 작동 수명을 연장할 수 있습니다.

최적화된 드라이버 및 고급 모션 컨트롤러와 결합된 고품질 기어 스테퍼 모터 시스템은 현대 자동화, 로봇 공학, CNC 기계 및 정밀 산업 장비에서 탁월한 결과를 제공합니다.
