Servomotor trifásico versus servomotor bifásico

Los servomotores se utilizan ampliamente en automatización industrial, robótica, maquinaria CNC, equipos médicos, sistemas de embalaje y aplicaciones de control de movimiento de precisión donde el posicionamiento preciso, la alta eficiencia y el rendimiento confiable son esenciales. Entre los diferentes diseños de servomotores disponibles, los servomotores trifásicos y Los servomotores bifásicos son dos soluciones comunes utilizadas en los sistemas de control de movimiento.

Aunque ambos tipos de motores pueden proporcionar un control preciso de la velocidad y la posición, difieren significativamente en la estructura eléctrica, el rendimiento del par, la eficiencia, los métodos de control, las características de vibración y la idoneidad de la aplicación . Comprender las diferencias entre un servomotor trifásico y un servomotor bifásico ayuda a los ingenieros a seleccionar la solución de motor adecuada para requisitos de automatización específicos.

¿Qué es un servomotor trifásico?

Un servomotor trifásico es un motor de control de movimiento avanzado que utiliza una estructura de devanado trifásico para generar un campo magnético giratorio. El estator contiene tres fases eléctricas colocadas a 120 grados de distancia, lo que permite una interacción electromagnética más suave entre el estator y el rotor.

La mayoría de los servosistemas industriales modernos utilizan servomotores trifásicos , especialmente en aplicaciones que requieren:

• Salida de alto par

• Operación de alta velocidad

• Servicio industrial continuo

• Baja vibración

• Alta precisión de posicionamiento

• Eficiencia energética

Un servomotor trifásico típico incluye:

• Rotor de imán permanente

• Devanados de estator trifásico

• Codificador o sensor de retroalimentación

• Servoaccionamiento/controlador

• Estructura mecánica de precisión

El servoaccionamiento ajusta continuamente la corriente y el voltaje de acuerdo con las señales de retroalimentación, lo que permite que el motor mantenga un control preciso sobre la posición, la velocidad y el par.

¿Qué es un servomotor bifásico?

A El servomotor bifásico utiliza dos fases de bobinado separadas para crear un campo magnético controlado. A diferencia de un diseño trifásico, las fases eléctricas suelen estar separadas por 90 grados.

Los servomotores bifásicos se usaban comúnmente en sistemas de control de movimiento anteriores y todavía se aplican en ciertas industrias donde se necesitan estructuras de control más simples o requisitos mecánicos específicos.

Las características típicas incluyen:

• Construcción de motor sencilla

• Diseño de control más sencillo

• Menor costo en algunas aplicaciones.

• Rendimiento adecuado para sistemas de bajo consumo.

Sin embargo, en comparación con los servomotores trifásicos modernos, los servomotores bifásicos generalmente tienen limitaciones en:

• Densidad de par

• Rendimiento de alta velocidad

• Funcionamiento fluido

• Eficiencia energética

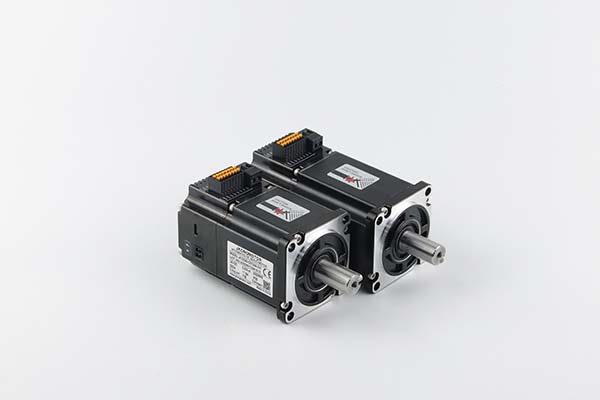

Productos de servomotor integrado LeanMotor

Servicio personalizado LEANMOTOR

Servomotor trifásico frente a servomotor bifásico: principales diferencias

1. Construcción de motores y diseño eléctrico.

La principal diferencia entre los servomotores trifásicos y los servomotores bifásicos es la configuración del devanado.

Un servomotor trifásico utiliza tres fases eléctricas:

• Fase A

• Fase B

• Fase C

Estas fases crean un campo magnético giratorio más continuo, lo que reduce las fluctuaciones del par y mejora la suavidad del motor.

Un servomotor bifásico utiliza:

• Fase A

• Fase B

El sistema bifásico genera un campo magnético giratorio pero con menos vectores eléctricos en comparación con un sistema trifásico.

Debido a esta diferencia, los motores trifásicos generalmente logran un mejor equilibrio electromagnético y una producción de torque más suave.

2. Comparación del rendimiento del par

La capacidad de par es uno de los factores más importantes a la hora de seleccionar un servomotor.

Ventajas del par del servomotor trifásico

Un servomotor trifásico proporciona:

• Mayor par continuo

• Mayor par máximo

• Mejor capacidad de sobrecarga

• Estabilidad de torsión mejorada

La estructura trifásica distribuye la energía eléctrica de manera más efectiva, lo que permite que el motor maneje cargas industriales exigentes.

Por ejemplo, aplicaciones como:

• robots industriales

• Centros de mecanizado CNC

• Líneas de producción automatizadas

• Máquinas de moldeo por inyección

A menudo requieren un par dinámico elevado, lo que hace que los servomotores trifásicos sean la opción preferida.

Características de par del servomotor bifásico

Un servomotor bifásico puede proporcionar un control preciso para sistemas más pequeños, pero normalmente produce:

• Menor densidad de par

• Capacidad de sobrecarga reducida

• Conversión de energía menos eficiente

Para aplicaciones ligeras, este rendimiento puede ser suficiente, pero los entornos industriales exigentes suelen beneficiarse de la tecnología trifásica.

3. Capacidad y rendimiento de velocidad

El rango de velocidad es otra diferencia importante entre los dos tipos de motores.

Rendimiento de alta velocidad del servomotor trifásico

Los servomotores trifásicos están diseñados para:

• Mayores velocidades de rotación

• Aceleración más rápida

• Respuesta dinámica mejorada

La corriente trifásica equilibrada reduce el estrés eléctrico y mejora la distribución del calor, lo que permite un funcionamiento continuo a velocidades más altas.

Esto los hace adecuados para:

• Equipos de embalaje de alta velocidad.

• Equipos de fabricación de semiconductores.

• Sistemas de montaje automatizados

• Plataformas de posicionamiento de precisión

Limitaciones de velocidad del servomotor bifásico

Los servomotores bifásicos generalmente son más adecuados para aplicaciones con:

• Requisitos de velocidad moderada

• Cargas mecánicas más bajas

• Perfiles de movimiento más simples

Cuando funcionan a alta velocidad, pueden experimentar una mayor vibración y una eficiencia reducida en comparación con los sistemas trifásicos.

4. Eficiencia y consumo de energía

La eficiencia energética es cada vez más importante en la automatización industrial moderna.

Ventajas de los servomotores trifásicos

Un servomotor trifásico mejora la eficiencia mediante:

• Mejor utilización del campo magnético

• Menores pérdidas eléctricas

• Generación de calor reducida

• Factor de potencia mejorado

Para máquinas que funcionan continuamente, el ahorro de energía de un servosistema trifásico puede llegar a ser significativo.

Eficiencia del servomotor bifásico

Los motores bifásicos pueden funcionar eficientemente en sistemas más pequeños, pero su utilización eléctrica suele ser menor en aplicaciones de alto rendimiento.

Cuando se requiere una mayor potencia de salida, un servomotor trifásico generalmente proporciona una mejor eficiencia.

5. Suavidad de movimiento y control de vibración

Los sistemas de movimiento de precisión requieren un funcionamiento estable y suave.

Funcionamiento suave del servomotor trifásico

El campo magnético trifásico proporciona:

• Ondulación de par reducida

• Menor vibración

• Aceleración y desaceleración más suaves

• Mejor precisión de posicionamiento

Esto es especialmente importante para:

• Equipos de automatización médica.

• Máquinas de inspección óptica

• Robótica de precisión

• Equipos semiconductores

Características del servomotor bifásico

Los sistemas bifásicos pueden experimentar una fluctuación de par más notable porque se utilizan menos fases eléctricas para generar la rotación.

Para aplicaciones de movimiento básicas, esto puede no ser un problema. Sin embargo, las industrias de precisión suelen preferir los servomotores trifásicos.

6. Diferencias en el sistema de control

Los servomotores requieren sistemas de control precisos para gestionar la posición, la velocidad y el par.

Control de servomotor trifásico

Los servomotores trifásicos modernos suelen funcionar con:

• Control orientado al campo (FOC)

• Servoaccionamientos digitales

• Comentarios del codificador

• Sistemas de control de circuito cerrado

Estas tecnologías proporcionan:

• Alta precisión de posicionamiento

• Respuesta rápida

• Ajuste de movimiento inteligente

Control de servomotor bifásico

Los servomotores bifásicos generalmente utilizan métodos de control más simples.

Las ventajas incluyen:

• Implementación más sencilla

• Menor complejidad del sistema

Sin embargo, es posible que no proporcionen el mismo nivel de rendimiento avanzado que requieren las fábricas inteligentes modernas.

7. Comparación de aplicaciones

Aplicaciones comunes de los servomotores trifásicos

Los servomotores trifásicos se utilizan ampliamente en:

Robótica Industrial

Los brazos robóticos requieren una respuesta rápida, un posicionamiento preciso y un control de par confiable.

Máquinas CNC

El mecanizado de alta precisión depende del rendimiento estable del servo.

Equipos de automatización

Las líneas de producción requieren un funcionamiento continuo con un tiempo de inactividad mínimo.

Maquinaria de embalaje

El movimiento y la sincronización de alta velocidad requieren servosistemas avanzados.

Dispositivos médicos

Los sistemas de movimiento de precisión se benefician de una baja vibración y un control preciso.

Aplicaciones comunes de los servomotores bifásicos

Aunque los servomotores bifásicos son menos comunes que los servomotores trifásicos modernos en la automatización industrial de alto rendimiento, siguen desempeñando un papel importante en muchos sistemas de control de movimiento. Su estructura simple, operación confiable y diseño rentable los hacen adecuados para aplicaciones que requieren un posicionamiento preciso, control de velocidad moderado y un rendimiento de movimiento estable sin requisitos de torque extremadamente altos.

A continuación se detallan algunas de las aplicaciones más comunes en las que servomotores bifásicos . se utilizan

1. Pequeños equipos de automatización

Las pequeñas máquinas de automatización a menudo requieren movimientos precisos, pero no necesitan la alta potencia de los servosistemas trifásicos de grado industrial. En estas aplicaciones, los servomotores bifásicos proporcionan una solución eficiente para controlar el movimiento lineal, el posicionamiento giratorio y las operaciones repetitivas.

Los ejemplos comunes incluyen:

• Pequeñas máquinas de montaje

• Equipo de prueba automático

• Dispositivos de automatización de laboratorio.

• Sistemas de producción en miniatura.

Las ventajas de los servomotores bifásicos en pequeñas automatizaciones incluyen:

• Tamaño compacto

• Arquitectura de control sencilla

• Menor costo del sistema

• Rendimiento de posicionamiento confiable

2. Equipos de laboratorio y de investigación

La precisión es esencial en los entornos de laboratorio, pero muchos dispositivos de investigación funcionan en condiciones controladas con cargas mecánicas relativamente bajas.

Los servomotores bifásicos se utilizan habitualmente en:

• Instrumentos científicos

• Sistemas de posicionamiento óptico

• Equipo de manipulación de muestras.

• Dispositivos de medición

• Plataformas experimentales

Estos sistemas se benefician de la capacidad del servomotor para proporcionar:

• Control de posición preciso

• Movimiento suave

• Operación repetible

• Capacidad de ajuste fino

3. Equipo médico y sanitario

Algunos dispositivos médicos requieren un movimiento controlado y preciso en lugar de una potencia extremadamente alta. Los servomotores bifásicos se pueden encontrar en determinadas aplicaciones sanitarias donde el diseño compacto y el funcionamiento fiable son importantes.

Los ejemplos incluyen:

• Equipo de pruebas médicas

• Instrumentos de diagnóstico

• Analizadores de laboratorio

• Pequeños sistemas de manipulación de fluidos.

En estas aplicaciones, los servomotores ayudan a controlar:

• Posicionamiento mecánico

• Movimiento de la bomba

• Movimiento de muestra

• Mecanismos de ajuste

4. Pequeñas máquinas CNC y equipos de fabricación de escritorio

Mientras que las grandes máquinas CNC industriales suelen utilizar servomotores trifásicos de alto rendimiento, los equipos CNC más pequeños pueden utilizar servomotores bifásicos debido a su diseño más simple y menor costo.

Las aplicaciones incluyen:

• Enrutadores CNC de escritorio

• Pequeñas máquinas de grabado

• Equipos de mecanizado para aficionados

• Sistemas de fabricación educativos.

Los motores proporcionan:

• Movimiento preciso del eje

• Aceleración y desaceleración controladas

• Posicionamiento repetible

Son adecuados para entornos donde los requisitos de mecanizado son moderados.

5. Equipos de impresión y escaneo

Los sistemas de impresión y escaneo requieren un control preciso del movimiento de componentes como rodillos, cabezales de impresión y mecanismos de escaneo.

Los servomotores bifásicos se utilizan en:

• Impresoras pequeñas

• Escáneres de documentos

• Máquinas de impresión de etiquetas

• Sistemas de imágenes compactos

Sus ventajas incluyen:

• Funcionamiento fluido

• Sincronización precisa

• Movimiento repetido confiable

Estas funciones ayudan a mantener una calidad constante de impresión y escaneo.

6. Máquinas de embalaje y etiquetado

Los sistemas de embalaje pequeños y medianos suelen requerir un control de movimiento preciso para:

• Posicionamiento del producto

• Alimentación de película

• Colocación de etiquetas

• Sincronización del transportador

Los servomotores bifásicos pueden proporcionar un rendimiento suficiente para aplicaciones como:

• Pequeñas máquinas llenadoras

• Aplicadores de etiquetas

• Equipos de embalaje compactos

• Máquinas clasificadoras

Para sistemas con velocidades de producción más bajas, ofrecen un equilibrio práctico entre rendimiento y costo.

7. Equipos de ensamblaje electrónico y de semiconductores

La industria electrónica requiere un manejo y posicionamiento precisos de los componentes. Algunos sistemas de ensamblaje electrónico y semiconductores de baja carga utilizan servomotores bifásicos para un movimiento controlado.

Las aplicaciones incluyen:

• Sistemas de colocación de componentes

• Equipo de inspección

• maquinas de prueba

• Pequeños dispositivos de recogida y colocación

Sus beneficios incluyen:

• Posicionamiento preciso

• Tamaño de instalación compacto

• Operación estable

Para la producción de semiconductores a velocidades extremadamente altas, normalmente se prefieren los servosistemas trifásicos avanzados.

Ventajas de utilizar servomotores bifásicos en estas aplicaciones

Los servomotores bifásicos siguen siendo valiosos porque ofrecen varias ventajas prácticas:

Sistema de control sencillo

La estructura de dos fases permite un control del motor relativamente sencillo, lo que reduce la complejidad del sistema.

Diseño compacto

Muchos servomotores bifásicos están diseñados para aplicaciones donde el espacio de instalación es limitado.

Rentabilidad

En comparación con los servosistemas industriales avanzados, las soluciones bifásicas pueden reducir los costos de los equipos.

Control de posición confiable

Proporcionan un movimiento preciso para aplicaciones que no requieren velocidad o torsión extremas.

Fácil integración

Su compatibilidad con varios controladores de movimiento los hace convenientes para pequeños sistemas de automatización.

Final

Aunque los servomotores trifásicos dominan la automatización industrial de alto rendimiento, , los servomotores bifásicos siguen utilizándose ampliamente en aplicaciones compactas de control de movimiento de potencia baja a media . Su combinación de precisión, simplicidad, confiabilidad y asequibilidad los hace adecuados para equipos como pequeñas máquinas de automatización, instrumentos de laboratorio, dispositivos médicos, sistemas de impresión, equipos de embalaje y robótica educativa.

Para aplicaciones donde el par máximo, la alta velocidad y el funcionamiento de servicio pesado no son los requisitos principales, un servomotor bifásico sigue siendo una solución de control de movimiento eficaz y práctica..

Servomotor trifásico frente a servomotor bifásico: resumen de ventajas

¿Qué servomotor deberíamos elegir?

Elegir el servomotor adecuado es una decisión fundamental para lograr un rendimiento confiable de la máquina, un control de movimiento preciso y una eficiencia operativa a largo plazo. Al comparar un servomotor trifásico con un servomotor bifásico , la mejor opción depende de varios factores, incluidos los requisitos de la aplicación, las características de carga, la velocidad, la precisión, el sistema de control y el entorno operativo..

Ambos tipos de motores tienen sus propias ventajas. Generalmente se prefiere un servomotor trifásico para aplicaciones industriales exigentes que requieren alto torque, alta velocidad y operación continua, mientras que un El servomotor bifásico puede ser una opción adecuada para sistemas más simples que requieren un posicionamiento confiable con menores requisitos de energía.

Elija un servomotor trifásico cuando se requiera un alto rendimiento

Un servomotor trifásico es la opción preferida para los sistemas de automatización industrial modernos porque proporciona rendimiento, eficiencia y respuesta dinámica superiores.

Se recomienda un servomotor trifásico cuando la aplicación requiera:

1. Salida de alto par

Si la máquina necesita mover cargas pesadas, superar una alta resistencia mecánica u operar bajo aceleraciones y desaceleraciones frecuentes, un servomotor trifásico proporciona una mejor capacidad de torsión.

Las aplicaciones típicas incluyen:

• robots industriales

• Equipos de mecanizado CNC

• Líneas de producción automatizadas

• Máquinas de moldeo por inyección

• Sistemas de posicionamiento de alta resistencia

El diseño del devanado trifásico crea un campo magnético giratorio más suave, lo que permite que el motor entregue un par estable y potente.

2. Operación de alta velocidad

Para máquinas que requieren tiempos de ciclo rápidos, un servomotor trifásico ofrece un mejor rendimiento de velocidad.

Se utiliza comúnmente en:

• Equipos de embalaje de alta velocidad.

• Sistemas de fabricación de semiconductores.

• Máquinas de montaje de precisión

• Equipo de inspección automatizado

El equilibrio eléctrico mejorado ayuda a mantener un funcionamiento estable incluso a velocidades más altas.

3. Control de movimiento de alta precisión

La fabricación moderna requiere un posicionamiento extremadamente preciso. Un servomotor trifásico funciona eficazmente con servoaccionamientos avanzados y sistemas de retroalimentación como:

• Codificadores de alta resolución

• Sensores de posición absoluta

• Controladores de movimiento digitales

Esto lo hace ideal para aplicaciones que requieren:

• Posicionamiento a nivel de micras

• Movimiento suave

• Respuesta rápida

• Precisión repetible

4. Operación Industrial Continua

Para las máquinas que funcionan las 24 horas del día, los 7 días de la semana, la confiabilidad y el rendimiento térmico son esenciales.

Los servomotores trifásicos aportan ventajas como:

• Mejor distribución del calor

• Menores pérdidas eléctricas

• Mayor eficiencia

• Capacidad de sobrecarga mejorada

Esto los hace adecuados para fábricas y entornos de producción automatizados.

Elija un servomotor bifásico cuando la simplicidad y el costo importan

Un servomotor bifásico puede ser una solución práctica para aplicaciones donde no es necesario un rendimiento extremadamente alto.

Comúnmente se selecciona cuando el sistema requiere:

1. Menores requisitos de energía

Para máquinas pequeñas y mecanismos livianos, un servomotor bifásico puede proporcionar suficiente rendimiento sin costos innecesarios.

Las aplicaciones típicas incluyen:

• Pequeños equipos de automatización.

• Dispositivos de laboratorio

• maquinas de prueba

• robots educativos

2. Control de movimiento sencillo

Algunas aplicaciones solo requieren control básico de posición y velocidad. En estos casos un servomotor bifásico ofrece:

• Integración más sencilla del sistema

• Cableado más sencillo

• Requisitos de controlador más bajos

Esto puede reducir los costos generales de desarrollo de máquinas.

3. Diseño de equipos compactos

Cuando el espacio de instalación es limitado, los servomotores bifásicos más pequeños pueden proporcionar una solución de movimiento adecuada.

Se suelen utilizar en:

• Equipos de fabricación de escritorio.

• Pequeñas máquinas CNC

• Equipo de impresión

• Dispositivos médicos compactos

Factores clave a considerar antes de seleccionar un servomotor

Antes de elegir entre un servomotor bifásico y un servomotor trifásico , los ingenieros deben evaluar los siguientes factores.

1. Requisitos de carga

La primera consideración es la carga mecánica.

Preguntas a evaluar:

• ¿Cuánto torque se requiere?

• ¿La carga es constante o variable?

• ¿La máquina requiere aceleración frecuente?

• ¿Existe una carga de inercia alta?

Las cargas pesadas y dinámicas suelen requerir un servomotor trifásico..

2. Requisitos de velocidad

Diferentes máquinas requieren diferentes velocidades de funcionamiento.

Elija un motor basado en:

• Velocidad máxima

• tiempo de aceleración

• Frecuencia del ciclo

• Duración de funcionamiento

Las aplicaciones de alta velocidad generalmente se benefician del rendimiento de los servomotores trifásicos.

3. Precisión de posicionamiento

Las aplicaciones de precisión requieren una mejor retroalimentación y control del rendimiento.

Industrias como:

• Fabricación de semiconductores

• Automatización médica

• Robótica

• Equipo óptico

Por lo general, requieren servosistemas avanzados con retroalimentación de alta resolución.

4. Ambiente de trabajo

El entorno operativo también afecta la selección del motor.

Considerar:

• Temperatura

• Polvo

• Humedad

• Vibración

• Condiciones de funcionamiento continuo

Para entornos industriales hostiles, normalmente se prefieren los servosistemas de mayor rendimiento.

5. Presupuesto y costo del sistema

El costo también es un factor importante.

Un servomotor bifásico puede proporcionar una solución rentable para aplicaciones más simples, mientras que un servomotor trifásico ofrece un mayor valor cuando la productividad, la precisión y la eficiencia son prioridades.

Un motor de mayor rendimiento puede reducir:

• Requisitos de mantenimiento

• Falta del tiempo

• Consumo de energía

• Errores de producción

durante la vida útil del equipo.

Guía de selección de servomotor trifásico frente a servomotor bifásico

Conclusión

La elección entre un servomotor trifásico y un servomotor bifásico depende de las necesidades específicas de la aplicación.

Elija un servomotor trifásico cuando necesite:

• Mayor par

• Velocidad más rápida

• Mejor eficiencia

• Precisión avanzada

• Rendimiento industrial confiable

Elija un servomotor bifásico cuando necesite:

• control sencillo

• Diseño compacto

• Menor costo

• Rendimiento moderado

Al evaluar los requisitos de carga, velocidad, precisión, entorno y presupuesto, los ingenieros pueden seleccionar la solución de servomotor más adecuada para lograr un funcionamiento estable y eficiente de la máquina.

Desarrollo futuro de la tecnología de servomotores

La tecnología de servomotores continúa evolucionando con tendencias como:

• Sistemas de servomotor integrados

• Tecnología de retroalimentación inteligente

• Diseños de motores compactos

• Mayor densidad de potencia

• Optimización de movimiento basada en IA

• Sistemas de accionamiento que ahorran energía

A medida que la automatización industrial se vuelve más inteligente, se espera que los servomotores trifásicos sigan siendo una tecnología clave para aplicaciones avanzadas de control de movimiento.

La comparación entre servomotor trifásico vs. El servomotor bifásico demuestra que ambas tecnologías tienen sus propias ventajas. Sin embargo, para entornos industriales exigentes que requieren precisión, eficiencia y confiabilidad, los servomotores trifásicos brindan un rendimiento general superior..
