Die Unterschiede zwischen verstehen Kugelumlaufspindel s und Linearspindeln s sind für Ingenieure, Maschinenkonstrukteure und Automatisierungsfachleute unverzichtbar, die eine präzise, effiziente und zuverlässige lineare Bewegung benötigen. Bei Hochleistungsmaschinen – wie CNC-Geräten, Robotik, Halbleitersystemen und Industrieautomation – wirkt sich die Auswahl des richtigen Schraubenmechanismus direkt auf Positionierungsgenauigkeit, Belastbarkeit, Effizienz und langfristige Haltbarkeit aus.
Dieser umfassende Leitfaden bietet einen detaillierten Vergleich zu Designprinzipien, Betriebseigenschaften, Leistungsvorteilen und idealen Anwendungsszenarien. Mit diesen Informationen wird die Auswahl des richtigen Bewegungssystems für Ihre Anwendung deutlich einfacher und effektiver.
Kugelgewindetrieb vs. Lineargewindetrieb: Den Kernunterschied verstehen
Der Kernunterschied zwischen a Der Unterschied zwischen einer Kugelumlaufspindel und einer Linearumlaufspindel (auch Leitspindel genannt) liegt in der Art der Bewegungsübertragung und dem Reibungsmechanismus, der zur Umwandlung einer Drehbewegung in eine lineare Bewegung verwendet wird.
1. Kugelumlaufspindel: Rollkontaktmechanismus
Eine Kugelumlaufspindel arbeitet mit Kugelumlauflagern zwischen der Mutter und der Spindelwelle.
Diese gehärteten Kugeln rollen reibungslos in präzise gefertigten Rillen.
Hauptmerkmale:
Verwendet Rollreibung , keine Gleitreibung
Bietet einen sehr hohen Wirkungsgrad (bis zu 90–95 %).
Bietet geringes Spiel und hohe Präzision
Unterstützt hohe Geschwindigkeiten und schwere Lasten
Erfordert Schmierung und eine saubere Betriebsumgebung
Da die Kugeln rollen und nicht gleiten, ist die Bewegung äußerst gleichmäßig, der Energieverlust ist minimal und der Verschleiß erfolgt sehr langsam.
2. Lineare Spindel (Leitspindel): Gleitkontaktmechanismus
A lineare Schraube funktioniert durch Gleitkontakt zwischen der Schraubenwelle und der Mutter.
Die Mutter besteht normalerweise aus Materialien wie Bronze, Acetal oder PTFE-gefüllten Polymeren.
Hauptmerkmale:
Nutzt Gleitreibung und erzeugt so mehr Luftwiderstand
Hat einen geringeren mechanischen Wirkungsgrad (20–70 %).
Oftmals selbsthemmend , um ein Zurückfahren zu verhindern
Funktioniert leise, insbesondere mit Polymermuttern
Erfordert nur minimale Wartung und ist kostengünstiger
Da die Bewegung auf Gleiten beruht, erzeugen Leitspindeln mehr Wärme, unterliegen einem schnelleren Verschleiß und sind für Hochgeschwindigkeitsanwendungen weniger geeignet.
Kernunterschied – zusammengefasstes
| Merkmal |
Kugelumlaufspindel |
Lineare Spindel (Leitspindel) |
| Reibungstyp |
Rollen (Bälle) |
Gleiten (Mutter und Schraube) |
| Effizienz |
Sehr hoch |
Mäßig bis niedrig |
| Präzision |
Hoch |
Mäßig |
| Gegenreaktion |
Sehr niedrig |
Höher, sofern keine Entschädigung erfolgt |
| Geschwindigkeitsfähigkeit |
Hoch |
Niedrig bis mäßig |
| Tragfähigkeit |
Hoch |
Mäßig |
| Selbsthemmend |
NEIN |
Ja (in vielen Designs) |
| Wartung |
Erfordert Schmierung |
Geringer Wartungsaufwand |
| Kosten |
Höher |
Untere |
Warum diese Unterscheidung wichtig ist
Der Roll-Gleit-Mechanismus bestimmt:
Wie viel Drehmoment benötigt der Motor?
Wie schnell sich das System bewegen kann
Wie viel Belastung kann die Schraube bewältigen?
Wie lange hält das System?
Ob das System eine Last ohne Rückwärtsfahrt halten kann
Durch das Verständnis des Kontaktmechanismus können Ingenieure den richtigen Schraubentyp entsprechend den Leistungs-, Kosten- und Haltbarkeitsanforderungen auswählen.

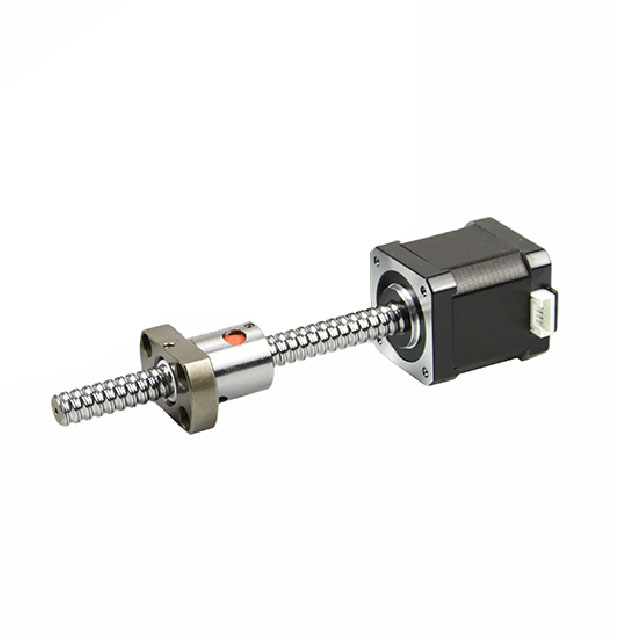

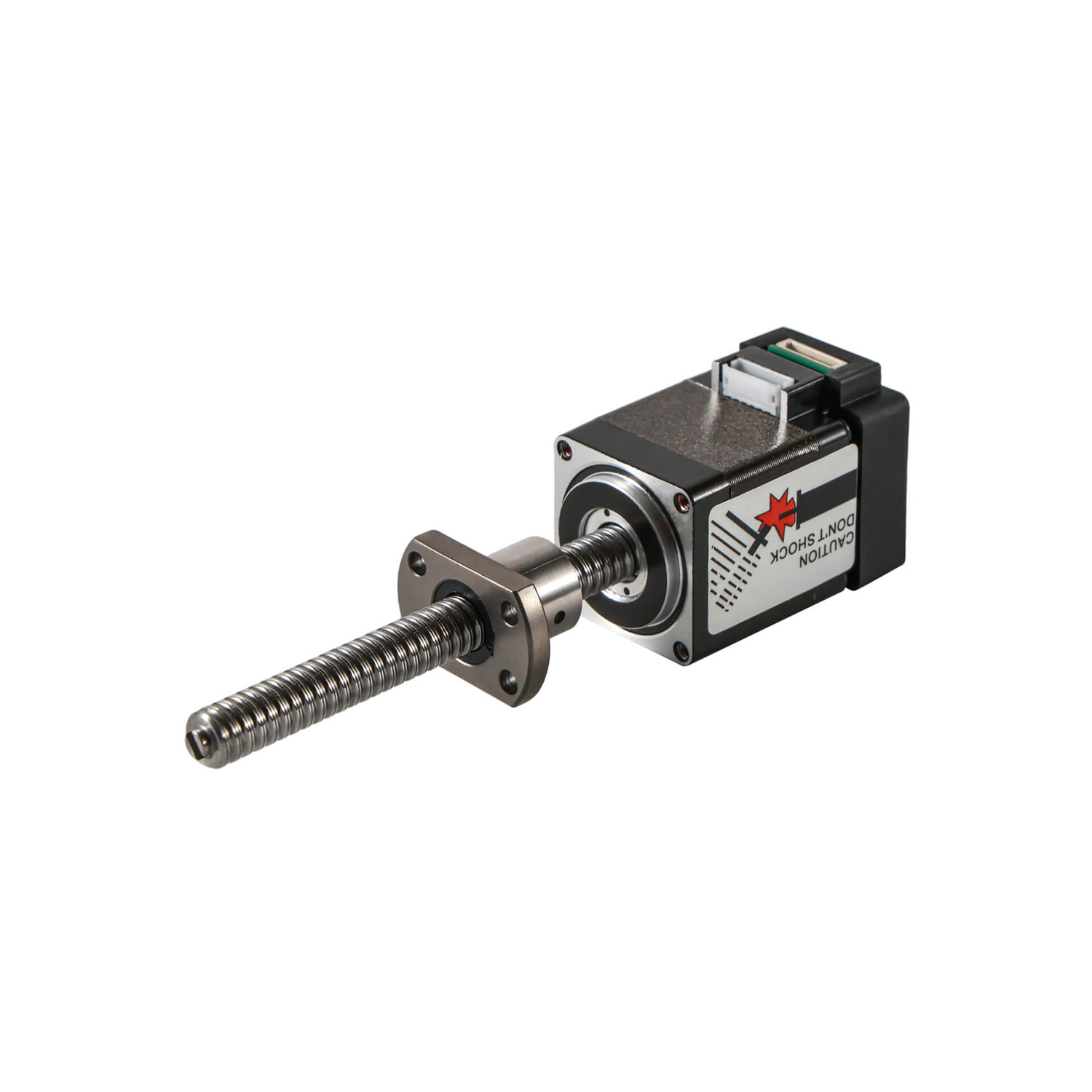

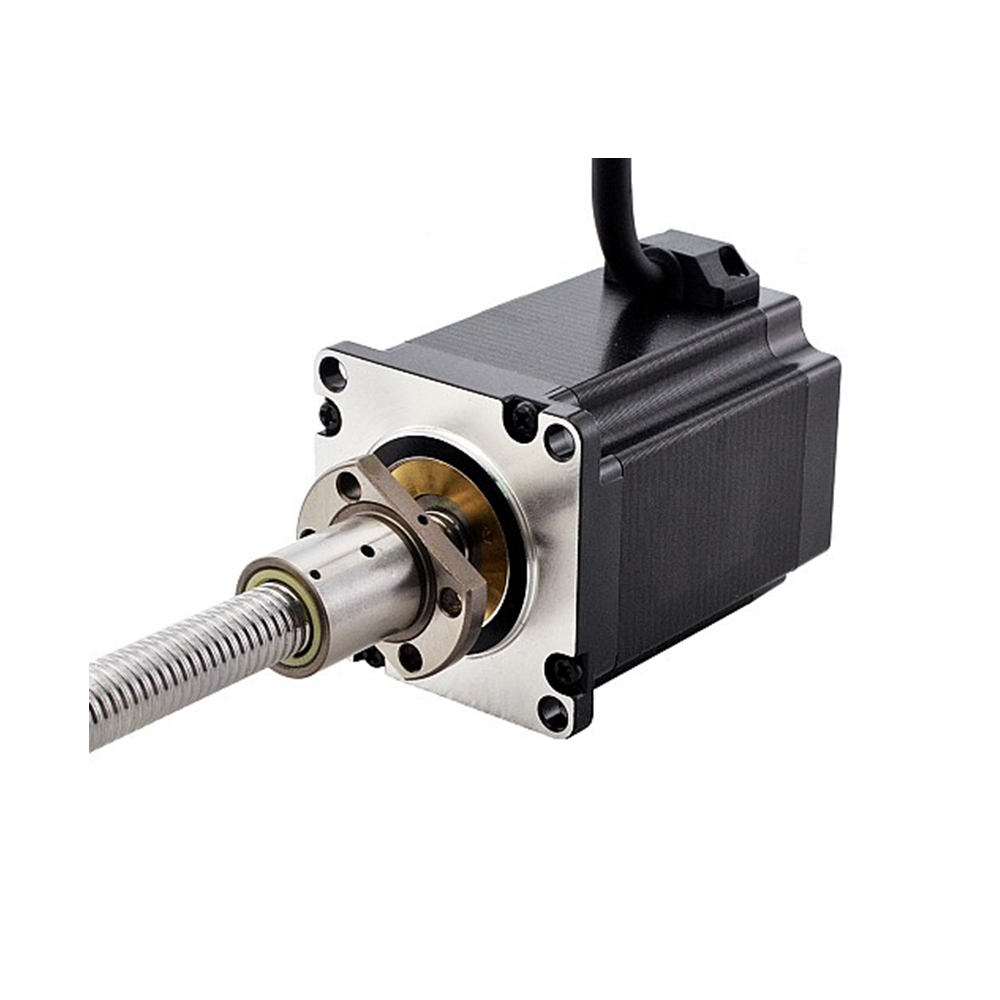

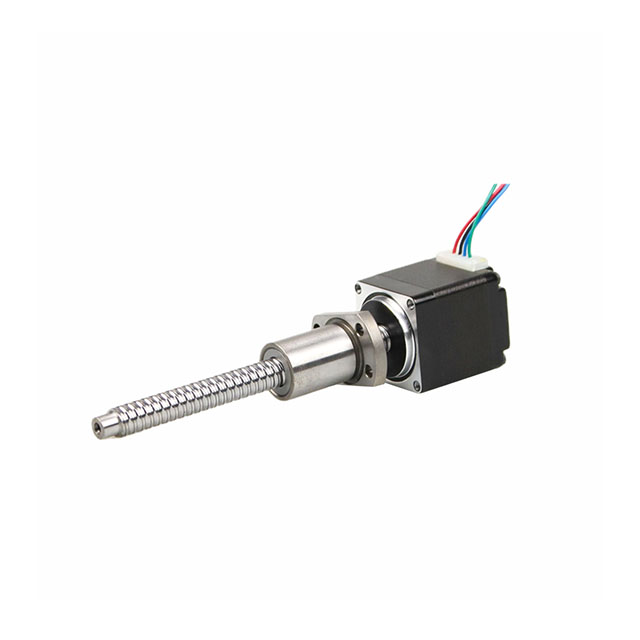

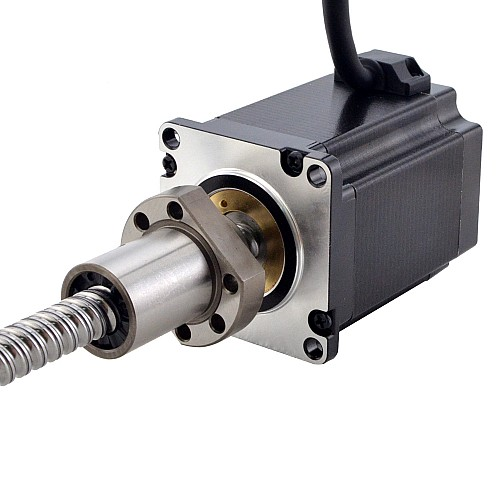

Überblick über Kugelgewindetriebe: Hohe Effizienz und Präzision durch Rollkontakt
Design und Mechanismus
Kugelumlaufspindeln verfügen über einen Gewindeschaft und eine Kugelmutter mit präzise bearbeiteten Rillen, die einen kontinuierlichen Kugelzirkulationskanal bilden. Zwischen den Rillen rollen gehärtete Stahlkugeln und schaffen so eine reibungsarme Schnittstelle.
Wichtige Leistungsmerkmale
Hoher mechanischer Wirkungsgrad (≥90 %) aufgrund der Rollbewegung
Außergewöhnliche Positionierungsgenauigkeit, geeignet für Präzisions-CNC- und Robotersysteme
Minimales Spiel durch vorgespannte Kugelmuttern
Hohe Belastbarkeit , sowohl dynamisch als auch statisch
Sanfte, geräuschlose Bewegung bei hohen Geschwindigkeiten
Lange Lebensdauer bei starker oder kontinuierlicher Beanspruchung
Vorteile
Ideal für schnelle, präzise lineare Bewegungen
Reduzierte Wärmeentwicklung
Hohe Wiederholgenauigkeit
Hervorragend geeignet für servobetriebene Systeme, die eine schnelle Beschleunigung erfordern
Einschränkungen
Höhere Kosten im Vergleich zu Leitspindeln
Erfordert regelmäßige Schmierung
Empfindlicher gegenüber Verunreinigungen
Kann ohne Brems- oder Verriegelungsmechanismen rückwärts fahren
Übersicht über lineare Spindeln (Leitspindeln): Einfache, leise und kostengünstige Bewegung
Design und Mechanismus
Eine lineare Schraube beruht auf der Gleitreibung zwischen der Schraubenwelle und der Mutter. Materialien wie Bronze oder selbstschmierende Polymere (wie PTFE-gefüllte Harze) minimieren den Verschleiß.
Wichtige Leistungsmerkmale
Geringere mechanische Effizienz (20–70 %)
Leiser Betrieb , insbesondere mit Polymermuttern
Selbsthemmende Funktionen verhindern ein Zurückfahren
Vereinfachte Wartung
Kostengünstige Herstellung und Ersatz
Vorteile
Ideal für vertikale Hebeanwendungen
Leise und geschmeidig
Hervorragend geeignet für Systeme mit mäßiger Last und niedriger Geschwindigkeit
Ideal für Umgebungen mit Verschmutzung, Feuchtigkeit oder uneinheitlichen Wartungsplänen
Einschränkungen
Ein geringerer Wirkungsgrad führt zu Energieverlusten
Erzeugt mehr Wärme
Weniger geeignet für kontinuierliche Hochgeschwindigkeitsbewegungen
Geringere Präzision und höheres Potenzial für verschleißbedingtes Spiel
Detaillierter Vergleich: Kugelgewindetrieb vs. Lineargewindetrieb
Um das optimale Bewegungssystem auszuwählen, ist es wichtig, kritische technische Parameter zu vergleichen.
1. Reibung und Effizienz
Kugelumlaufspindel: Extrem geringe Reibung (Rollen), bis zu 95 % Wirkungsgrad
Lineare Schraube: Höhere Reibung (Gleiten), 20–70 % Wirkungsgrad
Auswirkungen: Kugelumlaufspindeln erfordern ein geringeres Drehmoment, unterstützen eine schnellere Reaktion und reduzieren die Anforderungen an die Motorgröße.
2. Belastbarkeit und Haltbarkeit
Kugelumlaufspindel: Unterstützt hohe axiale Belastungen und bietet eine lange Lebensdauer bei anspruchsvollen Zyklen
Lineare Schraube: Am besten geeignet für mittlere Belastungen; Durch den Gleitkontakt nimmt der Verschleiß mit der Zeit zu
Auswirkung: Bei schweren Maschinen dominieren Kugelumlaufspindeln Linearschnecken zeichnen sich durch einfachere, leichtere Konstruktionen aus.
3. Präzision und Spiel
Auswirkung: Präzisionsfertigung, Messwerkzeuge und Robotik bevorzugen typischerweise Kugelgewindetriebe.
4. Geräuschpegel
Kugelumlaufspindel: Kann sehr leise sein, kann aber bei hohen Geschwindigkeiten Geräusche erzeugen
Lineare Schraube: Aufgrund der Polymermutteroptionen normalerweise leiser bei niedrigen bis mittleren Geschwindigkeiten
Auswirkung: Verbrauchergeräte und medizinische Geräte bevorzugen häufig lineare Schrauben für einen leisen Betrieb.
5. Geschwindigkeits- und Beschleunigungsfähigkeit
Auswirkungen: CNC-Maschinen, Hochgeschwindigkeitsportale und Pick-and-Place-Systeme sind auf Kugelumlaufspindeln angewiesen.
6. Wartungsanforderungen
Kugelumlaufspindel: Erfordert Schmierung und Sauberkeit
Linearschraube: Minimaler Wartungsaufwand, insbesondere mit selbstschmierenden Muttern
Auswirkungen: Anwendungen in staubigen, nassen oder unzugänglichen Umgebungen profitieren davon Linearschraube s.
7. Kostenunterschiede
Kugelumlaufspindel: Höhere Gesamtkosten aufgrund präziser Fertigung
Linearschraube: Erschwinglich, einfach und kostengünstig auszutauschen
Auswirkung: Budgetkritische Anwendungen oder unkritische Bewegungssysteme entscheiden sich häufig für lineare Spindeln.
Was sollten Sie wählen? Anwendungsbasierte Empfehlungen
Die Wahl zwischen a Die Wahl zwischen einer Kugelumlaufspindel und einer Linearspindel (Leitspindel) hängt von den Anforderungen Ihrer Anwendung an Geschwindigkeit, Präzision, Belastbarkeit, Wartung, Umgebung und Kosten ab. Jeder Schneckentyp wurde für unterschiedliche Leistungsprioritäten entwickelt, sodass die Auswahl des richtigen Schneckentyps optimale Effizienz und langfristige Zuverlässigkeit gewährleistet.
Wählen Sie einen Kugelgewindetrieb, wenn Sie hohe Präzision und Leistung benötigen
A Kugelumlaufspindeln sind die ideale Wahl für Anwendungen, die Genauigkeit, Wiederholbarkeit, hohe Geschwindigkeit und lange Lebensdauer erfordern . Sein Rollkugelmechanismus sorgt für eine extrem geringe Reibung und eignet sich daher für Umgebungen mit hoher Beanspruchung und hoher Leistung.
Am besten für Anwendungen geeignet, die Folgendes erfordern:
Hohe Positionsgenauigkeit
Geringes Spiel oder geringe Vorspannung
Hochgeschwindigkeits-Linearbewegung
Hohe Einschaltdauer oder Dauerbetrieb
Schwere axiale Belastungen
Sanfte, effiziente Bewegung
Häufige Anwendungen von Kugelgewindetrieben:
CNC-Fräsmaschinen und Drehmaschinen
Roboterarme und Automatisierungssysteme
Prüfgeräte für die Luft- und Raumfahrt
Werkzeuge zur Halbleiterfertigung
Hochpräzise Inspektionssysteme
Bestückungsautomaten
Medizinische Bildgebungsgeräte (CT, MRT-Positionierung)
Wenn die Aufgabe eine schnelle, genaue und zuverlässige lineare Bewegung erfordert , a Kugelumlaufspindel ist fast immer die bessere Wahl.
Wählen Sie eine Linearspindel (Leitspindel), wenn Sie Einfachheit und Zuverlässigkeit benötigen
A lineare Schraube ist die beste Option für Systeme, die einen leisen Betrieb, geringen Wartungsaufwand, mäßige Belastung und Kosteneffizienz erfordern . Der Gleitkontaktmechanismus sorgt außerdem dafür, dass viele Leitspindeln auf natürliche Weise selbsthemmend sind , was ein Zurückdrehen verhindert und beim vertikalen Heben nützlich ist.
Am besten für Anwendungen geeignet, die Folgendes erfordern:
Ruhige, sanfte Bewegung
Betrieb mit niedriger bis mittlerer Geschwindigkeit
Selbsthemmende Funktion für mehr Sicherheit
Minimaler oder gar kein Wartungsaufwand
Einfaches, kostengünstiges Design
Beständigkeit gegenüber Verunreinigungen oder rauen Umgebungen
Gängige lineare Schraubenanwendungen:
Medizinische und Laborgeräte
3D-Drucker und kleine Aktuatoren
Unterhaltungselektronik und Heimautomation
Verpackungsmaschinen
Verstellbare Schreibtische, Krankenhausbetten und Aufzüge
Instrumentierung und Messgeräte
Leichte Positionierungssysteme
Wenn Kosten, Einfachheit und geräuscharmer Betrieb wichtiger sind als extreme Präzision oder Geschwindigkeit, ist eine Leitspindel normalerweise die bessere Wahl.
Zusammenfassung: Kurzanleitung zur Auswahl
Wählen Sie einen Kugelgewindetrieb, wenn Sie Folgendes benötigen:
Wählen Sie eine Linearschraube, wenn Sie Folgendes benötigen:
Leiser Betrieb
Kostengünstige Bewegung
Selbsthemmende Sicherheit
Geringer Wartungsaufwand
Moderate Belastungen und Geschwindigkeiten
Zuverlässige Leistung in einfachen Systemen
Zukünftige Trends in der Linearbewegungstechnologie
Beide Kugelgewindetriebe und Lineargewindetriebe entwickeln sich mit den modernen technischen Anforderungen weiter.
Fortschrittliche Beschichtungen und Materialien
Selbstschmierende Polymere, keramikbeschichtete Wellen und fortschrittliche Lagerstähle verbessern die Lebensdauer und reduzieren die Geräuschentwicklung.
Intelligente Bewegungssysteme
Integrierte Sensoren zur Vorspannungsüberwachung, Verschleißerkennung und vorausschauenden Wartung erhöhen die Zuverlässigkeit.
Hybride Lösungen
Mittlerweile bieten die Hersteller Präzisions- Leitspindeln an und geräuscharme Kugelumlaufspindels, wodurch die Kluft zwischen den beiden Technologien kleiner wird.
Letzte Gedanken
Auswahl zwischen a Eine Kugelumlaufspindel und eine Linearumlaufspindel erfordern eine Analyse der Geschwindigkeits-, Präzisions-, Last-, Wartungs- und Kostenanforderungen Ihrer Anwendung. Kugelumlaufspindeln bieten überragende Effizienz, Genauigkeit und Leistung Linearschnecken bieten einen kostengünstigen, leisen und wartungsfreundlichen Betrieb.
Beide Systeme spielen in der modernen Automatisierung eine entscheidende Rolle, und die Wahl des richtigen Systems gewährleistet langfristige Zuverlässigkeit und optimale Maschinenleistung.
