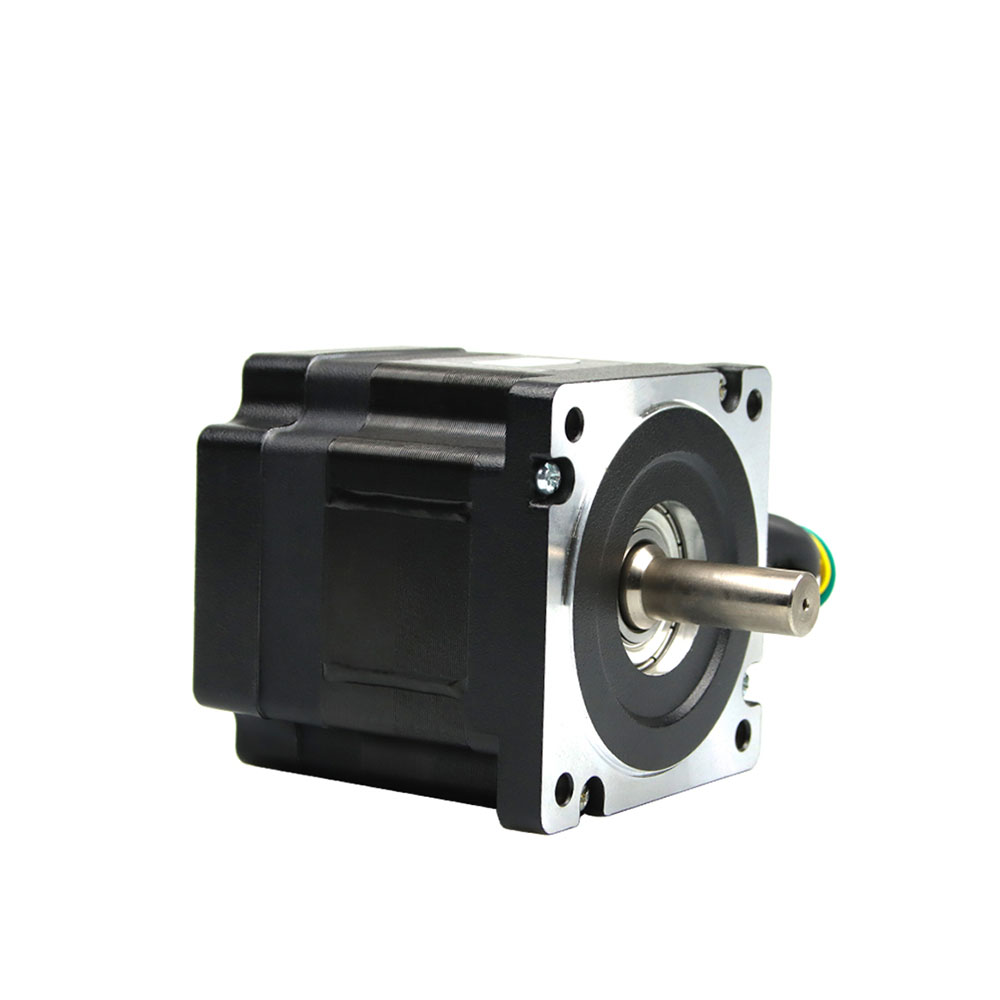

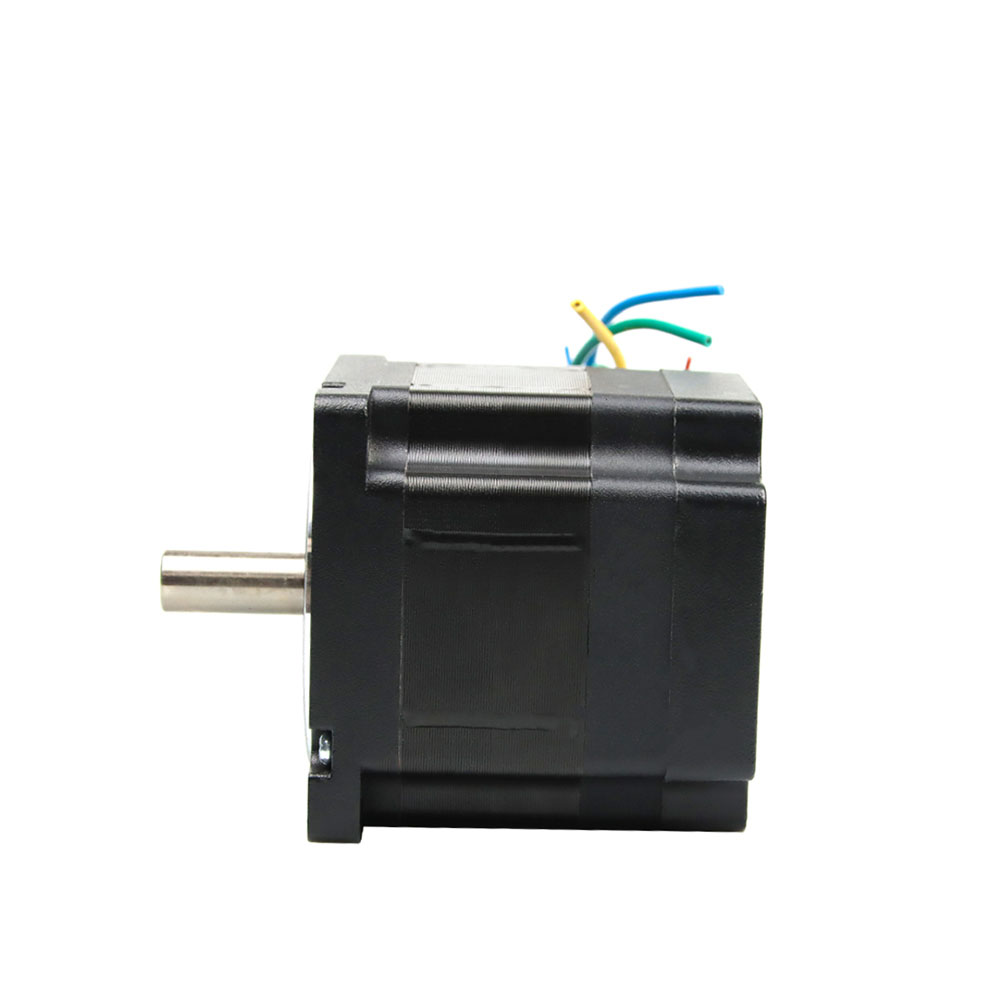

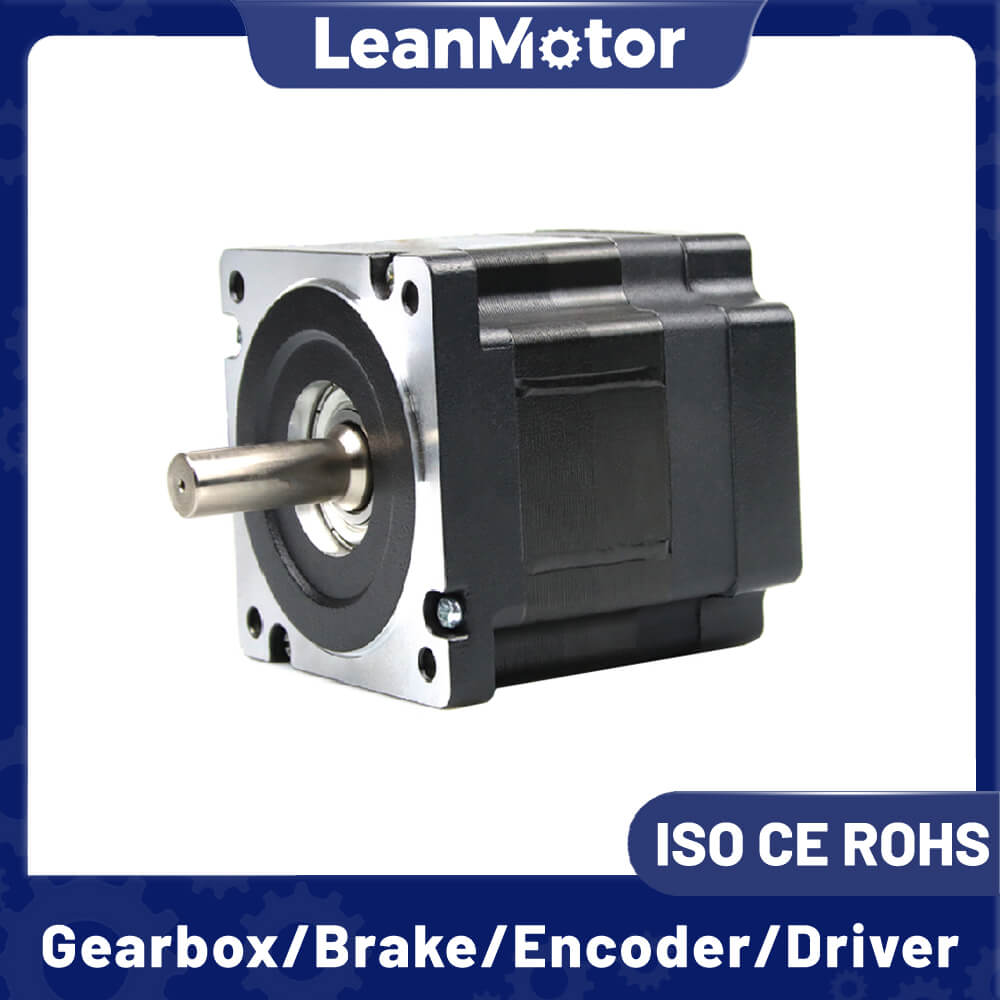

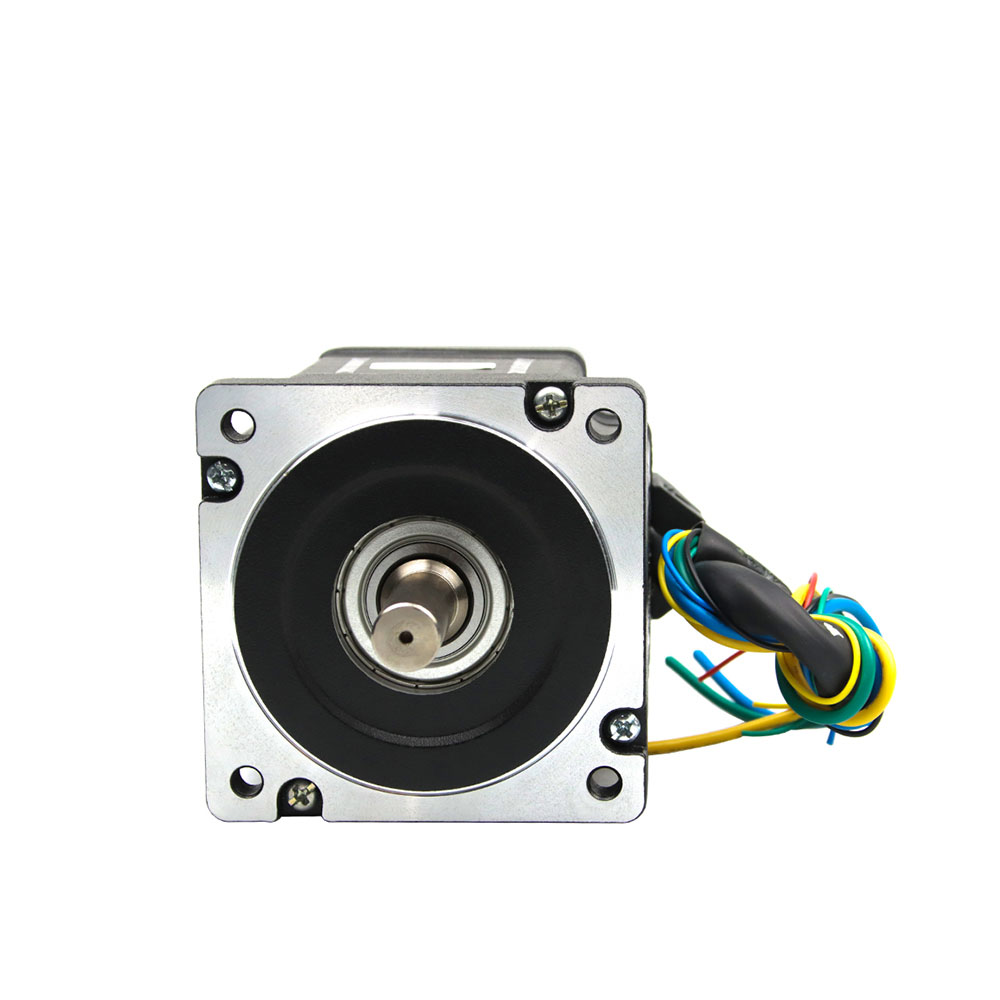

Leanmotor Nema 34 86BLS Бесщеточный двигатель постоянного тока BLDC с квадратной головкой 3000 об/мин 86x86 мм 48 В 3 фазы

Тип: 86BLS Бесщеточный двигатель постоянного тока BLDC с квадратной головкой

Длина двигателя: 58 мм/71 мм/84 мм/98 мм/125 мм

Номинальное напряжение: 48 В.

Наличие:
Количество:
Запросить Добавить в корзину

  • Nema 34 86BLS Бесщеточный двигатель постоянного тока с квадратной головкой

  • LeanMotor

  • Нема 34(86мм)

  • 3 фазы

  • 48В

  • 10 шт.

Общие характеристики бесщеточного двигателя постоянного тока Nema 34 48 В:

Общие характеристики
Элемент Спецификация
Тип обмотки Дельта
Угол эффекта Холла Электрический угол 120 градусов
Вал закончился 0,025 мм
Радиальная игра 0,02 мм при 450 г
Завершить игру 0,08 мм при 450 г
Макс.радиальная сила 220 Н при 20 мм от фланца
Макс. осевая сила 60Н
Класс изоляции Класс Б
Диэлектрическая прочность 500 В постоянного тока в течение одной минуты
Сопротивление изоляции Мин. 100 МОм, 500 В постоянного тока


Электрические характеристики:

Модель №. Номинальное напряжение Длина двигателя Текущий Номинальная мощность Инерция ротора Номинальный крутящий момент Номинальная скорость Масса
В постоянного тока (Д) мм А Вт г.см² Нм

об/мин

 кг
LM86BLS58 48 71 3 110 400 0.35 3000 1.5
LM86BLS71 48 84.5 6.3 220 800 0.7 3000 1.9
LM86BLS84 48 98 9 330 1200
 1.05 3000 2.3
LM86BLS98 48 111.5 11.5 440 1600 1.4 3000 2.7
LM86BLS125 48 138.5 18 660 2400 2.1 3000 4


Подключение проводов:

Провода Bldc Motors Провода датчика Холла
ты В Вт +5 В постоянного тока
 Земля Ху
 Хв Хм
Желтый Зеленый Синий Красный Черный Йелло
 Зеленый Синий


86BLS 48V Размер двигателя постоянного тока:

86 БЛС


Гибридный шаговый двигатель Дополнительные детали:

Разъемы, коробка передач, энкодер, тормоз, встроенный драйвер...


Индивидуальный сервис:

Металлические шкивы

Металлические шкивы

пластиковый шкив

Пластиковый шкив

механизм

Механизм

штифт вала

Штифт вала

резьбовой вал

Резьбовой вал

крепление на панели

Монтаж на панели

Полый вал

Полый вал

ходовой винт

Ведущий винт

крепление на панели

Монтаж на панели

отдельная квартира

Одноместная квартира

двойная квартира

Двойная квартира

ключевой вал

Ключевой вал


Индивидуальное обслуживание гибридного шагового двигателя:

шаговый двигатель





Кабели

шаговые двигателиОбложки
шаговый двигательВал
шаговый двигатель с ходовым винтомСтержень ходового винта
шаговый двигатель с замкнутым контуромКодеры
тормозной шаговый двигатель Тормоза
Гаред Шаговый двигатель Редукторы
линейная направляющаяЛинейный модуль
Встроенный шаговый двигатель Интегрированные драйверы
шаговый двигатель с червячным редукторомЧервячный редуктор


Чертеж бесщеточного двигателя постоянного тока Nema 34 48 В:


Подходящее руководство по драйверам:
