Os motores de passo são conhecidos por seu posicionamento preciso, controle preciso e confiabilidade em sistemas de automação. No entanto, uma pergunta comum que engenheiros e amadores costumam fazer é: um motor de passo pode funcionar continuamente como outros tipos de motores, como motores CC ou servomotores? A resposta é sim , os motores de passo podem funcionar continuamente, mas há várias considerações críticas para garantir eficiência, longevidade e estabilidade de desempenho.
Neste guia abrangente, exploraremos a capacidade de operação contínua do motor de passos, os fatores que afetam o desempenho e as melhores práticas para otimizar seu uso em aplicações de serviço contínuo..
Compreendendo o princípio de funcionamento dos motores de passo
Um motor de passo opera dividindo uma rotação completa em um número específico de etapas iguais . Cada pulso enviado ao driver do motor faz com que o eixo do motor se mova um passo, permitindo um controle de movimento altamente preciso e repetível.
Ao contrário dos motores DC , que giram continuamente quando a energia é aplicada, os motores de passo se movem de forma incremental. Entretanto, quando os pulsos de controle são enviados rapidamente em sequência, a rotação do motor parece contínua a olho nu..
A velocidade e o torque de saída dependem da da freqüência de pulso de entrada , tensão e das características da carga . Enquanto os pulsos continuarem, o motor de passo pode, teoricamente, girar indefinidamente – tornando possível a operação contínua com um projeto de sistema adequado.
Operação Contínua: Viabilidade e Limitações
Os motores de passo são amplamente utilizados por sua precisão, repetibilidade e simplicidade de controle. No entanto, uma questão comum entre engenheiros e projetistas é se os motores de passo podem operar continuamente – assim como os motores CC ou servomotores. A resposta curta é sim, motores de passo podem funcionar continuamente, mas sua viabilidade e limitações dependem muito do projeto do motor, , método de acionamento do , das condições de carga e do gerenciamento térmico.
Neste guia detalhado, exploraremos as possibilidades e restrições do funcionamento contínuo de motores de passo , incluindo fatores críticos que afetam o desempenho, a eficiência e a vida útil do motor.
Os motores de passo podem funcionar continuamente?
Sim, os motores de passo são capazes de operação contínua , desde que sejam acionados, resfriados e operados adequadamente dentro das especificações nominais . Embora esses motores sejam projetados principalmente para movimento incremental preciso , eles também podem fornecer rotação suave e contínua quando acionados com alta frequência de pulso..
Quando o driver fornece pulsos continuamente às bobinas do motor em uma sequência rápida, o motor de passo parece a rotação do suave e contínua a olho nu . Essa capacidade permite que os motores de passo funcionem em aplicações que exigem rotação constante , como correias transportadoras, bombas e ventiladores — mas somente se certas limitações técnicas forem abordadas.
Fatores-chave que influenciam a operação contínua
Embora motores de passo podem funcionar continuamente, vários fatores de engenharia devem ser considerados para garantir desempenho estável e confiabilidade a longo prazo.
1. Geração de Calor e Gestão Térmica
Um dos maiores desafios da operação contínua é o acúmulo de calor.
Os motores de passo são projetados para consumir corrente constantemente , mesmo quando estacionários. Durante a rotação contínua, as bobinas do motor dissipam energia elétrica na forma de calor. Se não for gerenciado adequadamente, isso pode levar a:
Quebra de isolamento
Perda de torque
Degradação do rolamento
Falha prematura do motor
Para contrariar isto, uma gestão térmica eficaz é crucial. Os engenheiros podem implementar:
Sistemas de resfriamento ativos, como ventiladores ou sopradores
Resfriamento passivo usando dissipadores de calor
Proteção de desligamento térmico no driver
Para um desempenho ideal, a temperatura do enrolamento geralmente deve ser mantida abaixo de 80°C . Exceder este limite pode reduzir significativamente a vida operacional do motor.
2. Redução de torque em altas velocidades
Os motores de passo fornecem torque máximo em baixas velocidades , mas o torque diminui à medida que a velocidade aumenta. Isso se deve à força eletromotriz reversa (EMF posterior) – uma tensão induzida nos enrolamentos que se opõe à corrente de alimentação em velocidades de rotação mais altas.
Durante a operação contínua em alta velocidade:
A saída de torque cai drasticamente
O motor pode não conseguir manter a sincronização
A precisão da posição pode degradar
O uso de um driver de tensão mais alta , perfis de aceleração otimizados para ou um sistema de redução de marcha pode ajudar a manter a estabilidade do torque durante operações de longa duração.
3. Problemas de ressonância e vibração
Outra limitação do contínuo A operação do motor de passo é ressonância – uma vibração mecânica que ocorre quando a frequência de passo se alinha com a frequência natural do sistema. Isso pode causar:
Para minimizar a ressonância, considere:
Drivers de microstepping , que suavizam a forma de onda atual
Amortecedores ou volantes para absorver vibrações
Isolamento mecânico para reduzir o acoplamento de ressonância do sistema
Ao controlar esses fatores, o motor pode alcançar um movimento contínuo suave e sem vibrações.
4. Ciclo de trabalho e classificação do motor
Enquanto alguns motores de passo são projetados para serviço intermitente , outros podem lidar com serviço contínuo (ciclo de trabalho de 100%).
Uma classificação de ciclo de trabalho de 100% significa que o motor pode funcionar continuamente sob sua carga e temperatura nominais, sem a necessidade de períodos de descanso. Ao selecionar um motor para uso contínuo, certifique-se de que ele atenda ao seguinte:
Classificado para operação contínua
Equipado com mecanismos de refrigeração adequados
Apoiado por um driver capaz de regulação dinâmica de corrente
Usar um motor além de sua classificação de ciclo de trabalho pode causar aquecimento excessivo, perda de torque ou até mesmo queima da bobina.
5. Características de carga
O tipo e a consistência da carga têm grande influência na operação contínua. Os motores de passo apresentam melhor desempenho sob cargas constantes e previsíveis . Flutuações rápidas de carga ou alta inércia podem causar:
O uso de sistemas de redução de engrenagem ou de feedback de circuito fechado ajuda a manter torque e velocidade consistentes sob condições de carga variadas. Para aplicações com altas cargas dinâmicas, , malha fechada motor de passos é altamente recomendada.
6. Fonte de alimentação e qualidade do driver
O driver de energia desempenha um papel fundamental para garantir uma operação contínua eficiente e confiável. Drivers de passo de alta qualidade oferecem:
Capacidades de microstepping para movimentos suaves
Recursos de limitação e proteção de corrente
Controle dinâmico de corrente para evitar superaquecimento
Da mesma forma, uma fonte de alimentação estável e regulada garante um fornecimento consistente de corrente ao motor, reduzindo a instabilidade de desempenho e o aquecimento indesejado.
Viabilidade de operação contínua em diferentes tipos de motores de passo
Diferentes tipos de motores de passo se comportam de maneira diferente sob operação contínua. Compreender suas características pode ajudar a determinar sua adequação.
1. Motores de passo de relutância variável
Estes não possuem ímãs permanentes e dependem da atração magnética de um rotor dentado pelos pólos energizados do estator. Eles são leves , mas geralmente oferecem torque mais baixo , tornando-os menos adequados para tarefas contínuas de longa duração ou de alta carga.
2. Motores de passo de ímã permanente
Apresentando um rotor magnetizado , proporcionam bom torque de retenção e movimento suave em baixas velocidades. Eles podem funcionar continuamente se operados dentro de seus limites nominais, mas tendem a superaquecer sob cargas pesadas sem resfriamento.
3. Motores de passo híbridos
O o motor de passo híbrido é o mais capaz para operação contínua. Combina alto torque, ângulo de passo fino (0,9° ou 1,8°) e excelente eficiência térmica . Com configurações de driver e resfriamento adequados, os steppers híbridos podem funcionar continuamente por milhares de horas com degradação mínima de desempenho.
4. Motores de passo de malha fechada
Esses sistemas avançados utilizam codificadores para feedback de posição em tempo real, permitindo o ajuste automático da corrente . Eles oferecem desempenho semelhante ao de servo, mantendo o custo e a simplicidade dos sistemas de passo , tornando-os ideais para processos industriais contínuos.
Melhores práticas para operação contínua
Para garantir uma operação suave e confiável a longo prazo do motores de passo , as seguintes práticas recomendadas devem ser aplicadas:
Selecione um motor classificado para serviço contínuo com especificações térmicas e mecânicas adequadas.
Use drivers de micropasso para minimizar a vibração e garantir um movimento suave.
Implemente sistemas de resfriamento adequados para manter níveis seguros de temperatura.
Opere abaixo da velocidade e torque nominais máximos para obter eficiência ideal.
Evite ciclos frequentes de partida-parada que podem causar desgaste mecânico.
Monitore a temperatura, a corrente e a vibração para detectar sinais precoces de sobrecarga.
Certifique-se de que o driver e a fonte de alimentação possam lidar com demandas de carga contínua.
Seguir essas diretrizes ajudará a obter uma operação contínua estável, eficiente e segura, sem comprometer a vida útil ou a precisão do motor.
Concluindo, os motores de passo podem de fato operar continuamente , mas sua viabilidade depende de atenção cuidadosa ao gerenciamento térmico, controle de carga e configuração do driver . Com um projeto de sistema adequado – incluindo resfriamento adequado, drivers de alta qualidade e parâmetros operacionais estáveis – os motores de passo podem fornecer movimento contínuo, preciso e confiável em aplicações exigentes.
Desde automação industrial e sistemas de transporte até impressoras 3D e braços robóticos , a operação contínua de motores de passo não são apenas alcançáveis, mas também altamente eficazes quando gerenciados corretamente.
Melhores tipos de motores de passo para operação contínua
Nem todos os motores de passo têm o mesmo desempenho em operação contínua. Os seguintes tipos são mais adequados para uso prolongado ou contínuo:

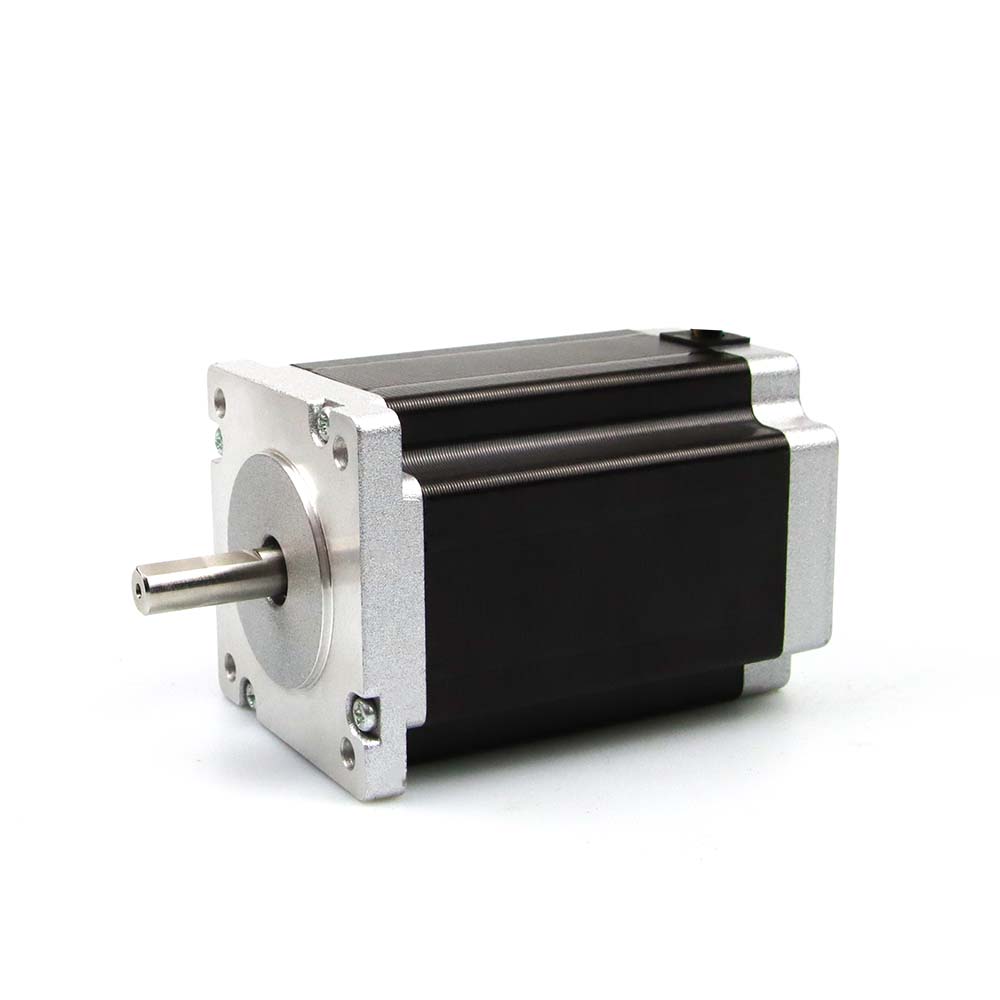

1. Motores de passo híbridos
Steppers híbridos combinam os recursos de projetos de ímã permanente e relutância variável, oferecendo alta densidade de torque e precisão . Eles são o tipo mais comum usado em máquinas CNC , , robótica e impressoras 3D..
Quando devidamente acionado e resfriado, motores de passo híbridos podem funcionar continuamente por milhares de horas com degradação mínima.

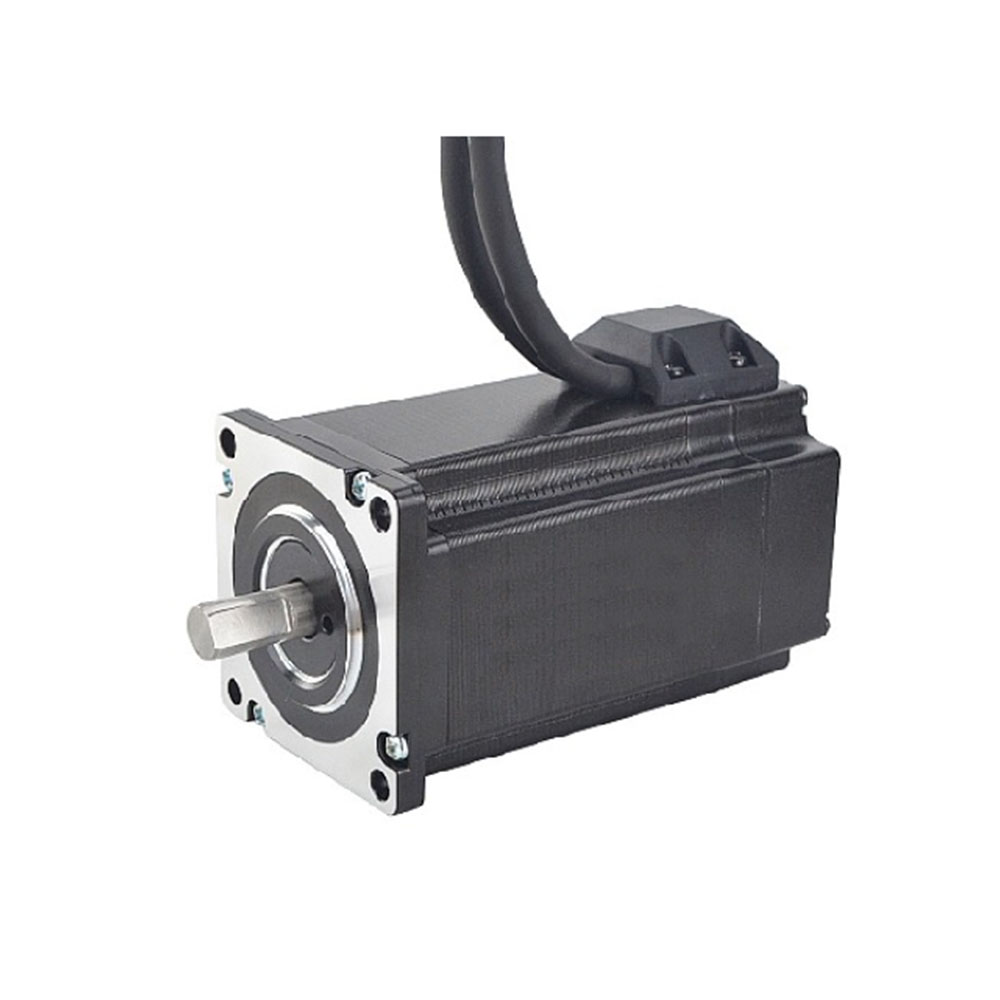

Os sistemas de malha fechada usam codificadores para monitorar a posição e ajustar a corrente dinamicamente. Este mecanismo de feedback evita travamentos , otimiza o torque e minimiza o acúmulo de calor , tornando-os ideais para aplicações industriais contínuas..
Eles combinam a precisão dos motores de passo com a estabilidade de desempenho dos servossistemas.
Os motores de passo integrados combinam o motor, o driver e o controlador em uma única unidade compacta. Eles simplificam a instalação, melhoram a eficiência e reduzem a perda térmica por meio de algoritmos de driver avançados — perfeitos para sistemas de automação contínua que exigem eficiência de espaço e confiabilidade.
Como operar um motor de passo continuamente sem danos
Os motores de passo são amplamente utilizados em aplicações que exigem controle preciso de movimento , como máquinas CNC, impressoras 3D, dispositivos médicos e sistemas de automação . Embora sejam projetados principalmente para posicionamento incremental , eles também podem ser usados para operação contínua se gerenciados corretamente. Operar um motor de passo continuamente, entretanto, requer atenção cuidadosa ao controle térmico, configuração do driver, fonte de alimentação e gerenciamento de carga para evitar danos a longo prazo.
Neste guia detalhado, explicaremos como executar um motor de passo continuamente sem causar superaquecimento, perda de torque ou desgaste prematuro , garantindo operação eficiente e confiável por longos períodos.
1. Use um driver de motor de passo de alta qualidade
O driver do motor de passo desempenha um papel crucial na determinação da eficiência e segurança do seu motor. Ele controla o fluxo de corrente, o sequenciamento de passos, a aceleração e o microstepping , garantindo uma rotação suave e confiável.
Para executar um motor de passo continuamente sem danos, use sempre um driver confiável e compatível com os seguintes recursos:
Limitação de corrente – evita que corrente excessiva superaqueça as bobinas.
Modo Microstepping – divide cada passo completo em passos menores, reduzindo a vibração e melhorando a suavidade.
Controle dinâmico de corrente – ajusta a corrente em tempo real para minimizar a perda de energia e a geração de calor.
Proteção de desligamento térmico – desliga automaticamente o motor se a temperatura do driver exceder os limites seguros.
Um driver de qualidade não apenas melhora o desempenho, mas também prolonga significativamente a vida útil do motor durante a operação contínua.
2. Mantenha o resfriamento e a dissipação de calor adequados
Os motores de passo naturalmente geram calor durante a operação porque consomem corrente constante, mesmo quando estacionários. O uso prolongado sem resfriamento adequado pode causar danos ao isolamento , , desgaste do rolamento e redução da saída de torque.
Para evitar danos térmicos durante a operação contínua, siga estas práticas:
Adicione um ventilador ou ventilador de resfriamento para manter o ar circulando ao redor do motor.
Anexe um dissipador de calor de alumínio à carcaça do motor para melhor dissipação de calor.
Garanta ventilação suficiente na área de instalação para evitar acúmulo de calor.
Monitore a temperatura do motor – manter a temperatura do enrolamento abaixo de 80°C (176°F) é o ideal.
Para sistemas fechados ou de alta potência, considere a integração de sistemas de refrigeração líquida ou de ar forçado para manter temperaturas operacionais estáveis durante ciclos de trabalho contínuos.
3. Escolha um motor de passo classificado para serviço contínuo
Nem todos os motores de passo são projetados para operação contínua. Muitos modelos padrão são classificados para operação intermitente , o que significa que são destinados a curtos períodos de movimento seguidos de períodos de descanso.
Para garantir um desempenho contínuo seguro e eficiente:
Escolha um motor classificado para ciclo de trabalho de 100% , capaz de operar continuamente sob corrente e carga nominais.
Selecione um motor com rolamentos robustos e materiais de isolamento para altas temperaturas.
Verifique a folha de dados do fabricante para especificações de operação contínua.
Usando uma classificação de serviço contínuo o motor de passo garante que ele possa funcionar indefinidamente sem estresse térmico ou mecânico.
4. Otimize os perfis de velocidade e aceleração
Operar um motor de passo continuamente em velocidade ou torque máximo pode causar instabilidade, perda de passos e superaquecimento. Em vez disso, o motor deve operar dentro de uma faixa de velocidade segura que equilibre desempenho e eficiência térmica.
Siga estas diretrizes de otimização:
Opere o motor a 70–80% de sua velocidade nominal máxima.
Use rampas graduais de aceleração e desaceleração em vez de mudanças bruscas de velocidade.
Evite ciclos frequentes de partida-parada, que aumentam o estresse mecânico e o calor.
Ao otimizar os perfis de aceleração e velocidade, o motor pode alcançar uma operação contínua suave, confiável e sem danos.
5. Garanta uma fonte de alimentação estável e com classificação adequada
Uma fonte de alimentação consistente e estável é essencial para operação de motor de passo . Flutuações na tensão ou corrente podem causar perda de torque, ruído e superaquecimento.
As principais recomendações de fonte de alimentação incluem:
Combine a tensão de alimentação com os valores nominais do motor e do driver.
Use uma fonte de alimentação CC regulada com capacidade de corrente suficiente.
Instale capacitores ou filtros para estabilizar o fornecimento de energia e suprimir picos de tensão.
Uma fonte de energia subdimensionada ou instável pode causar desligamentos do driver ou travamento do motor durante longos ciclos de operação.
6. Use Microstepping para um movimento contínuo mais suave
Microstepping é um recurso de driver que divide cada passo completo em vários passos menores, controlando os níveis de corrente nos enrolamentos. Esta técnica melhora a suavidade do movimento e reduz a vibração e o estresse mecânico durante a operação contínua.
Os benefícios do microstepping incluem:
Ruído e ressonância reduzidos
Entrega de torque mais suave
Menos desgaste dos componentes mecânicos
Maior eficiência e estabilidade
Para aplicações contínuas, configurar o driver para o modo microstepping de 1/8 ou 1/16 normalmente fornece o melhor equilíbrio entre precisão e desempenho.
7. Gerencie a carga e a inércia adequadamente
Os motores de passo funcionam melhor quando acionam cargas constantes e previsíveis . Carga irregular ou excessiva pode causar saltos de degraus, vibração e travamento , o que pode causar danos rapidamente.
Para gerenciar a carga de forma eficaz:
Use sistemas de redução de engrenagem para aumentar o torque e reduzir a tensão no motor.
Evite mudanças repentinas de carga ou impactos no eixo.
Use acoplamentos flexíveis para reduzir a tensão e o desalinhamento do eixo.
Para cargas pesadas ou variáveis, considere um sistema de passo em malha fechada com feedback para ajuste automático de torque.
Ao garantir que a carga esteja dentro dos limites nominais de torque e inércia do motor, você pode obter uma operação contínua confiável e de longo prazo.
8. Implementar feedback ou controle de circuito fechado
Em sistemas de malha aberta, os motores de passo operam cegamente – eles seguem os pulsos de entrada sem verificar a posição real. Sob carga pesada ou uso prolongado, isso pode levar a etapas perdidas ou perda de sincronização.
Um sistema de passo em circuito fechado integra um codificador ou sensor que monitora continuamente a posição e a velocidade do rotor. O driver ajusta a corrente automaticamente para manter a sincronização e evitar superaquecimento.
As vantagens do controle de malha fechada incluem:
Ajuste automático de torque sob cargas variadas
Prevenção de superaquecimento através da otimização atual
Precisão de posicionamento aprimorada
Maior eficiência para tarefas contínuas
Para aplicações de serviço contínuo, como acionamentos de transportadores ou robótica, Os motores de passo de circuito fechado fornecem desempenho semelhante ao de um servo com a simplicidade dos sistemas de passo.
9. Manutenção e monitoramento regulares
Mesmo com a configuração ideal, a operação contínua requer manutenção de rotina para evitar desgaste e danos a longo prazo.
Lista de verificação de manutenção:
Inspecione os rolamentos regularmente quanto a desgaste ou ruído.
Verifique a fiação e os conectores quanto a sinais de superaquecimento ou corrosão.
Monitore a temperatura do motor com um sensor térmico.
Limpe as vias de ventilação para evitar o acúmulo de poeira.
O monitoramento preditivo usando sensores de temperatura ou corrente baseados em IoT pode fornecer avisos antecipados sobre problemas de desempenho antes que ocorram danos.
10. Evite erros comuns que causam danos
Para garantir o seu motor de passo funciona continuamente sem falhas, evite estes erros comuns:
Operando o motor além de sua corrente ou tensão nominal
Operando sem resfriamento suficiente
Usando um driver de baixa qualidade ou incompatível
Ignorando o alinhamento mecânico ou tensão do eixo
Com vista para o amortecimento de vibrações ou controle de ressonância
Configuração, calibração e controle ambiental adequados são as chaves para uma operação livre de danos a longo prazo.
Operar um motor de passo continuamente sem danos é totalmente possível – desde que você implemente as práticas de engenharia corretas. Ao usar um driver de alta qualidade , garantindo resfriamento adequado , mantendo uma fonte de alimentação estável e mantendo as cargas dentro dos limites nominais, você pode obter movimento contínuo suave, eficiente e confiável por milhares de horas.
Seja para de automação industrial , braços robóticos ou máquinas de precisão , a chave está no equilíbrio dos fatores elétricos, mecânicos e térmicos para manter seu motor de passo operando com segurança e eficácia.
Aplicações onde os motores de passo funcionam continuamente
Os motores de passo são amplamente utilizados em aplicações que exigem rotação constante, alta precisão e estabilidade . Alguns exemplos comuns incluem:
Sistemas transportadores para transporte de materiais
Linhas de fabricação automatizadas
Impressoras 3D e fresadoras CNC
Máquinas têxteis e de embalagem
Equipamentos médicos, como bombas e sistemas de dosagem
Sistemas de rastreamento solar que exigem movimento lento e contínuo
Nessas configurações, os motores de passo são frequentemente combinados com caixas de engrenagens ou codificadores de feedback para melhorar a saída de torque e manter a sincronização durante o uso prolongado.
Motor de passo vs. servo motor para operação contínua
Embora os motores de passo e os servomotores possam funcionar continuamente, suas características de desempenho são diferentes.
| Recurso |
motor de passo |
Servomotor de |
| Tipo de controle |
Malha aberta ou malha fechada |
Sempre em circuito fechado |
| Torque em baixa velocidade |
Alto |
Moderado |
| Torque em alta velocidade |
Cai significativamente |
Permanece consistente |
| Geração de Calor |
Alto devido ao consumo de corrente constante |
Mais baixo, mais eficiente |
| Custo |
Mais baixo |
Mais alto |
| Manutenção |
Mínimo |
Moderado |
Para movimento contínuo de precisão em velocidades moderadas, motores de passo são ideais. No entanto, para tarefas contínuas de alta velocidade e alta carga, , os servomotores podem oferecer melhor eficiência e longevidade.
Conclusão: A operação contínua do motor de passo é possível com configuração adequada
Resumindo, os motores de passo podem de fato funcionar continuamente , desde que sejam operados dentro de seus limites térmicos, mecânicos e elétricos . Ao implementar eficazes de qualidade de resfriamento , drivers e algoritmos de controle cuidadosos , é possível obter rotação estável e contínua por longos períodos sem comprometer a precisão ou a confiabilidade.
Para aplicações de automação industrial, robótica e controle de processos, a operação contínua de motores de passo não são apenas possíveis – são comuns , quando projetados corretamente.
