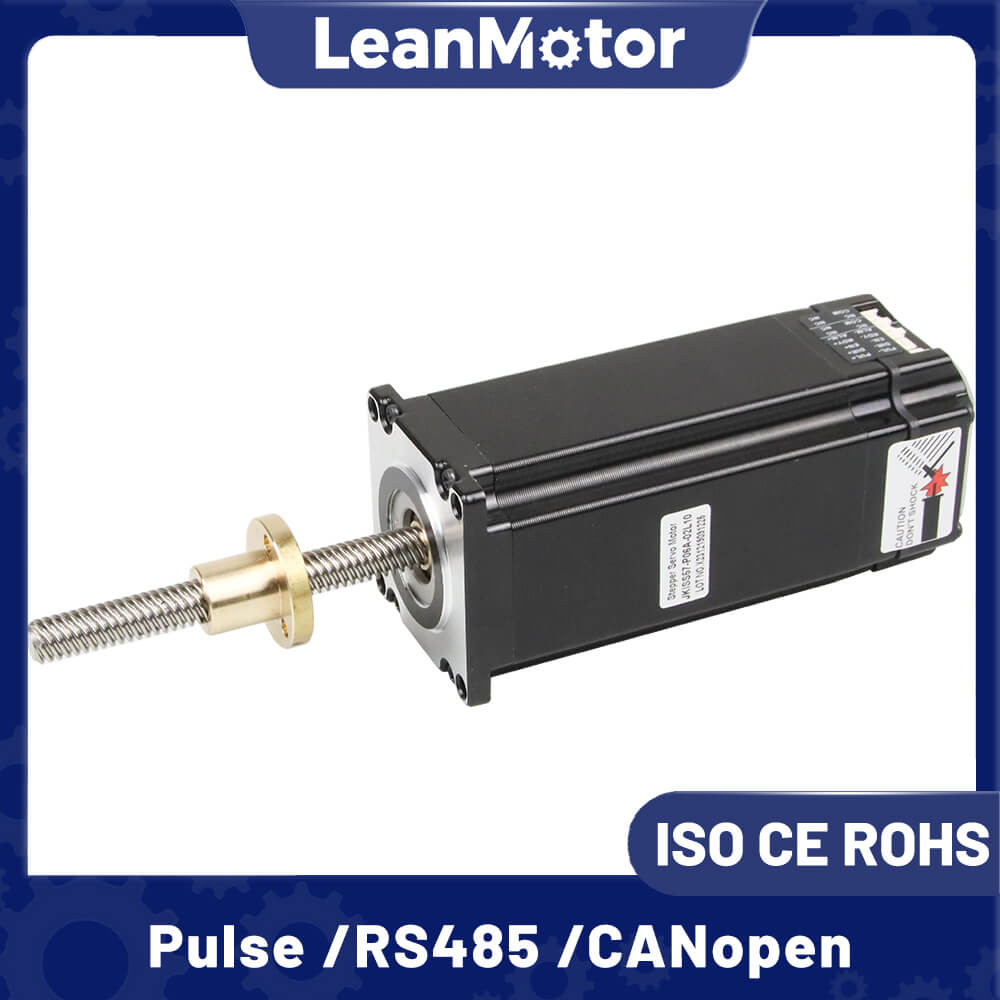

Servomotore passo-passo integrato Nema 23 LMISC57 con vite di comando esterna Impulso 57x57mm / Controllo RS485 / CANopen con driver integrato

Tipo: servomotore passo-passo lineare integrato Nema 23 LMISC57 con vite di comando esterna

Corrente nominale: 2,8 A/3,0 A/4,2 A

Coppia nominale: 0,55 Nm/1,89 Nm/2,2 Nm/2,8 Nm/3,0 Nm

Encoder: Encoder assoluto a 15 bit

Disponibilità:

Quantità:



Informarsi Aggiungi al carrello

Modello:
Servomotore passo-passo lineare integrato Nema 23 LMISC57 con vite di comando esterna
Marca:
Motore snello
Dimensioni del servomotore passo-passo integrato:
Nema17-42mm
Tensione nominale:
24 V
Metodi di comunicazione:
Tipo a impulsi, ModBus RS485, Rete CANopen
MOQ:
10 pezzi

Specifiche elettriche del servomotore passo-passo integrato Nema 23:

Modello n.	Angolo di passo	Corrente di fase	Resistenza nominale	Coppia nominale	Altezza totale del corpo	Codificatore	Protocollo di comunicazione （scegli）
Modello n.	°	UN	(Ω)	(Nm)	(mm)	/	/
LMISC57-P1A3	1,8°	2.8	0.7	0.55	61.5	15 bit	Impulso/RS485	CANopen
LMISC57-P2A3	1,8°	2.8	0.7	0.55	75	15 bit	Impulso/RS485	CANopen
LMISC57-P3A3	1,8°	2.8	1.1	1.89	96	15 bit	Impulso/RS485	CANopen
LMISC57-P4A3	1,8°	3.0	1.4	2.2	102.5	15 bit	Impulso/RS485	CANopen
LMISC57-P5A3	1.8°	4.2	0.75	2.8	116.5	15 bit	Impulso/RS485	CANopen
LMISC57-P6A3	1.8°	4.2	0.9	3.0	132	15 bit	Impulso/RS485	CANopen

Specifiche fisiche del motore passo-passo lineare integrato Nema 23:

Specifica fisica
Dimensioni del telaio	mm	Nema23 (57x57)
Tipo di albero di uscita	/	Motore passo-passo lineare con vite di comando esterna di tipo T
Diametro dell'albero	mm	Tr8, Tr9.525, Tr10
N. di lead	/	4
Lunghezza dei cavi	mm	300

Specifiche fisiche dell'asta della vite madre esterna:

Specifiche fisiche dell'asta della vite di comando di tipo T
Diametro della vite	Piombo a vite	Passo della vite	Viaggio per passo	Diametro della vite	Piombo a vite	Passo della vite	Viaggio per passo
mm	mm	mm	mm	mm	mm	mm	mm
Tr8	0.5	0.5	0.0025	Tr9.525	0.635	0.635	0.003175
	2	2	0.01		1.27	1.27	0.00635
	4	2	0.02		1.5875	1.5875	0.0079375
	8	2	0.04		2.54	2.54	0.0127
	12	2	0.06		5.08	2.54	0.0254
	20	2.5	0.1		6.35	3.175	0.03175
Tr10	2	2	0.01		10.16	1.12	0.0508
	4	2	0.02		12.7	3.175	0.0635
	10	2	0.05		25.4	3.175	0.127
	12	3	0.06

Ambiente di utilizzo dei motori passo-passo integrati Nema23:

Ambiente	Parametri
Metodo Cooing	Raffreddamento naturale o forzato
Applicazione	Evitare polvere, olio e gas corrosivi; tenere lontano da altre apparecchiature che generano calore; vietare la presenza di gas combustibili e polveri conduttrici.
Temperatura operativa	0℃ ～ +50℃
Umidità ambientale	≤85%RH (senza condensa)
Vibrazioni	5,9 m/s²massimo
Temperatura di conservazione	-25℃ ～ +70℃

Indicatore di stato del driver integrato:

Colore	Nome	Funzione
Verde	PWR	Indicatore di alimentazione
Rosso	ALME	Indicatore di allarme

Porta I/O driver integrati serie V2:

/		Inoltre		CANopen/RS485
Porti	Spillo	Nome del porto	Descrizione	Nome del porto		Descrizione
CN1	1	PUL+	Segnale a impulsi	DI1+		Segnale di uscita digitale
	2	PUL-		DI1-
	3	DIR+	Segnale di direzione	DI2+		Segnale di uscita digitale
	4	DIR-		DI2-
	5	ENA+	Abilita segnale	DI3+		Segnale di uscita digitale
	6	ENA-		DI3-
	7	NC	indefinito	DI4+		Segnale di uscita digitale
	8	NC	indefinito	DI4-
	9	ALM+	Segnale di allarme	DO1 +		Segnale di uscita digitale
	10	ALM-		DO1-
	11	PENDERE+	Segnale in attesa	DO2 +		Segnale di uscita digitale
	12	PEND-		DO2-
	13	NC	indefinito	CANL	Bus CAN di basso livello	485A	Segnale funzionale
	14	NC	indefinito	CANH	Bus CAN di alto livello	485B
	15	NC	indefinito	CANL	Bus CAN di basso livello	485A
	16	NC	indefinito	CANH	Bus CAN di alto livello	485B
CN2	1	CC+	Connessione di alimentazione	DC-	Connessione di alimentazione	CC+	Connessione di alimentazione
	2	DC-		CC+		DC-

Interruttori DIP del driver integrato:

Spillo	Nome del porto	Descrizione
1	SW1	Suddividi impostazioni
2	SW2
3	SW3
4	SW4
5	SW5	Impostazione del senso di rotazione del motore

Impostazioni di suddivisione del driver integrato:

Suddividere	SW1	SW2	SW3	SW4
200	SPENTO	SPENTO	SPENTO	SPENTO
400	SU	SPENTO	SPENTO	SPENTO
800	SPENTO	SU	SPENTO	SPENTO
1600	SU	SU	SPENTO	SPENTO
3200	SPENTO	SPENTO	SU	SPENTO
6400	SU	SPENTO	SU	SPENTO
12800	SPENTO	SU	SU	SPENTO
25600	SU	SU	SU	SPENTO
1000	SPENTO	SPENTO	SPENTO	SU
2000	SU	SPENTO	SPENTO	SU
4000	SPENTO	SU	SPENTO	SU
5000	SU	SU	SPENTO	SU
8000	SPENTO	SPENTO	SU	SU
10000	SU	SPENTO	SU	SU
20000	SPENTO	SU	SU	SU
25000	SU	SU	SU	SU

Impostazione della direzione di rotazione del motore:

L'utente può impostare la direzione di rotazione del motore tramite SW5, che funziona insieme al segnale di controllo DIR. La modifica dell'impostazione SW5 o del segnale di controllo DIR può modificare la direzione di rotazione corrente del motore.
