24V NEMA 17 integrierter DC-Servomotor | LeanMotor

Titel: Integrierter 24-V-Gleichstrom-Servomotor NEMA 17 | LeanMotor

Einführung LeanMotor ist stolz darauf, sein neuestes Produkt vorzustellen, den integrierten 24-V-Gleichstrom-Servomotor NEMA 17. Dieser hochmoderne Motor ist in den Varianten 26 W, 53 W und 78 W erhältlich und kann individuell angepasst werden, um spezifische Motorparameter, Anforderungen an die Steuerplatine sowie integrierte Designanforderungen für Bremsen, Getriebe, Lüfter und mehr zu erfüllen. Mit einer Vielzahl fortschrittlicher Funktionen und Steuerungsoptionen eignet sich dieser Motor ideal für eine Vielzahl von Anwendungen in Branchen wie medizinische Geräte, Logistik, industrielle Automatisierung, Textilmaschinen, Lasertechnologie, Zeichnen und Zubereitung in der traditionellen chinesischen Medizin.

Modell	Leistung (W)	Nennspannung (VDC)	Nennstrom (A)	Nenngeschwindigkeit (U/min)	Nenndrehmoment (Nm)	Gesamthöhe L (mm)	Encoder	Kontrollmethode (optional)
LMIDS42-P01A	26	24	1.8	4000	0.0625	61	17bit	Impuls	RS485	CANopen
LMIDS42-P02A	53	24	3.3	4000	0.125	81	17bit	Impuls	RS485	CANopen
LMIDS42-P03A	78	24	4.5	4000	0.185	101	17bit	Impuls	RS485	CANopen
LMIDS42-P04A	78	24	4.5	3000	0.25	120	17bit	Impuls	RS485	CANopen

Hauptmerkmale Der integrierte 24-V-Gleichstromservomotor NEMA 17 verfügt über eine Reihe beeindruckender Merkmale, die ihn zu einer vielseitigen und zuverlässigen Wahl für verschiedene industrielle Anwendungen machen:

1. Fortschrittliche Verarbeitungseinheit: Ausgestattet mit einem brandneuen 32-Bit-M4+-Kernprozessor, der mit 120 M oder 240 M Hauptfrequenz läuft, gewährleistet dieser Motor eine hohe Geschwindigkeit und hochpräzise Leistung über einen weiten Geschwindigkeitsbereich.

2. Stabile Drehmomenteigenschaften: Von niedrigen bis hohen Drehzahlen weist der Motor stabile Drehmomenteigenschaften auf und gewährleistet so eine konstante Leistung und hohe Präzision unter verschiedenen Betriebsbedingungen.

3. Bremswiderstandsschnittstelle: Der Motor verfügt über eine Bremswiderstandsschnittstelle, um Schäden durch regeneratives Bremsen des Motors zu verhindern und so seine Haltbarkeit und Langlebigkeit zu erhöhen.

4. Großer Drehzahlbereich und hoher Wirkungsgrad: Mit einem breiten Drehzahlregelbereich, geringem Temperaturanstieg und hohem Wirkungsgrad liefert dieser Motor außergewöhnliche Leistung bei minimalem Energieverbrauch.

5. Integrierte Schutzfunktionen: Der Motor verfügt über Überstrom-, Überspannungs-, Übertemperatur- und Fehlerschutzfunktionen, die die Sicherheit und Zuverlässigkeit des Motors und seiner angeschlossenen Systeme gewährleisten.

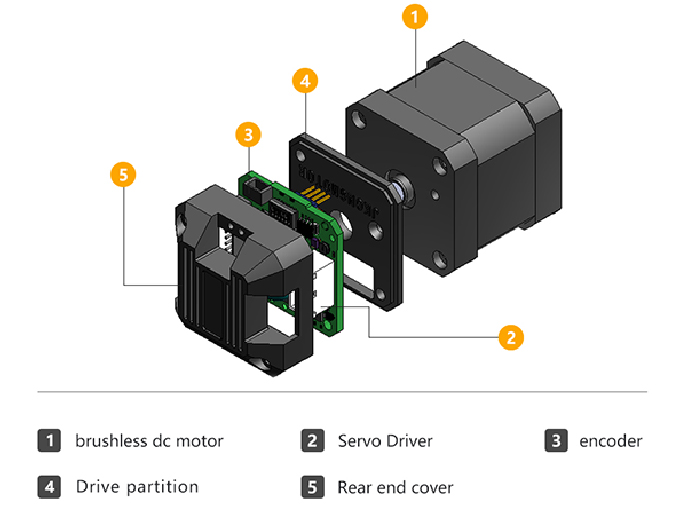

6. Kompaktes integriertes Design: Motor und Antrieb sind in einer kompakten Einheit integriert, was die Installation und Verkabelung vereinfacht und gleichzeitig eine hervorragende Kompatibilität und Leistung gewährleistet.

7. Absolut-Encoder-Konfiguration: Ausgestattet mit einem 17-Bit-Single-Turn-Absolutwert-Encoder bietet der Motor eine präzise Positionsrückmeldung für eine genaue Steuerung und Überwachung.




Steuerungsoptionen Der integrierte 24-V-Gleichstrom-Servomotor NEMA 17 bietet flexible Steuerungsoptionen für unterschiedliche Anwendungsanforderungen:

1. Impulstyp: Unterstützt die Impulssteuerung für herkömmliche Bewegungssteuerungsanwendungen.

2. RS485-Modbus-Netzwerktyp: Ermöglicht die Kommunikation über ein RS485-Modbus-Netzwerk und erleichtert so die Integration in komplexe Steuerungssysteme.

3. Canopen-Netzwerktyp: Bietet Kompatibilität mit Canopen-Netzwerkprotokollen für eine nahtlose Integration in industrielle Automatisierungs- und Steuerungsnetzwerke.




Schutzarten Dieser Motor ist in mehreren Schutzarten erhältlich, um unterschiedlichen Umgebungsbedingungen und Anwendungsanforderungen gerecht zu werden:

• IP30: Geeignet für den Innenbereich in relativ sauberen und trockenen Umgebungen.

• IP54: Bietet mäßigen Schutz gegen Staub und Spritzwasser, geeignet für allgemeine Industrieumgebungen.

• IP65: Bietet hohen Schutz gegen Staub und Strahlwasser, geeignet für den Einsatz in rauen Industrieumgebungen und Außenanwendungen.




Anwendungen Der integrierte 24-V-Gleichstromservomotor NEMA 17 ist für eine Vielzahl von Anwendungen konzipiert, einschließlich, aber nicht beschränkt auf:

• Medizinische Geräte: Präzise Bewegungssteuerung für medizinische Geräte und Diagnosegeräte.

• Logistik und Transport: Fördersysteme, Materialtransport und fahrerlose Transportfahrzeuge.

• Industrielle Automatisierung: Roboterarme, CNC-Maschinen und automatisierte Montagelinien.

• Textilmaschinen: Präzisionssteuerung für Web-, Spinnerei- und Stoffhandhabungsgeräte.

• Lasertechnik: Positionierungs- und Steuerungssysteme für Laserschneid-, Gravier- und Markiermaschinen.

• Zeichnen und Design: Präzise Bewegungssteuerung für Plotter, 3D-Drucker und Zeichengeräte.

• Zubereitung der traditionellen chinesischen Medizin: Misch-, Mahl- und Verarbeitungsgeräte in Produktionsanlagen für Kräutermedizin.




Fazit: Der integrierte 24-V-Gleichstromservomotor NEMA 17 von LeanMotor bietet außergewöhnliche Leistung, Flexibilität und Zuverlässigkeit und ist damit die ideale Wahl für eine Vielzahl industrieller Anwendungen. Mit seinen erweiterten Funktionen, anpassbaren Optionen und seinem robusten Design ist dieser Motor in der Lage, die anspruchsvollen Anforderungen moderner Automatisierungs- und Steuerungssysteme zu erfüllen. Ob in der Medizin-, Logistik-, Industrie- oder traditionellen chinesischen Medizinbranche, dieser Motor ist ein wertvolles Hilfsmittel für die Erzielung einer präzisen und effizienten Bewegungssteuerung.
